Additional Function Toolbar

Further Additional Function Toolbars
Werkzeugleiste:
Eingeben (Meshes)
► (Tooltips vorhanden)
PositionskorrekturÜbersicht der im Plan eingebauten BewehrungspositionenOptisches AnzeigefensterOptische Trennung von HauptansichtenAussparung in/aus Verlegefeld hinzufügen/löschenMatte aus Verlegefeld löschenDifferenzlisteMattenverwaltungEinstellungenGlobale Definitionen für die Eingabe der BewehrungEingabemethode wählen
Die angebotenen Funktionen gelten allgemein für alle eingegebenen Bewehrungselemente in Haupt- und Nebenansichten sowie im Eisenauszug (Ausnahme: Trennen).
Positionskorrektur
Positionsabhängige Korrekturen, z.B. Mattentyp, Positionsnummer (siehe Correct Rebar / Meshes, Modifiy Mesh Items)
Liste
Anzeige
Übersicht der im Plan vorhandenen bzw. freien Positionen und Verlegungsansichten (siehe Basics, Display window as You Type the Item Number (Graphical Item List))
Trennen
Aussparung
Enter Recess in Laying Field (recess) nachträglich einfügen bzw. löschen
Matte löschen
Einzelne Matte löschen (siehe Delete Meshes)

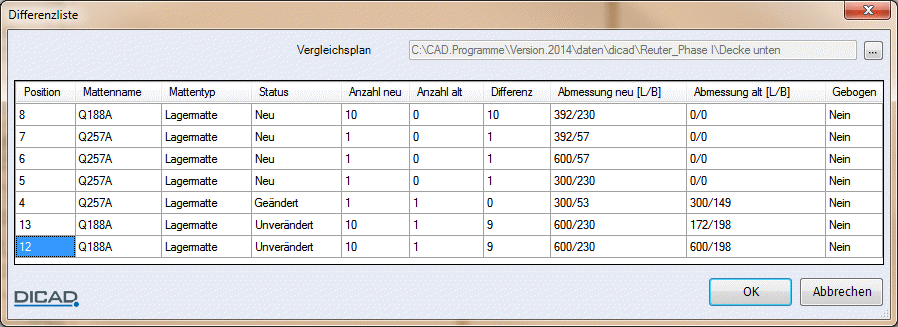

Differenzliste
Änderungen einzelner Mattenpositionen zwischen dem aktuellen und einem Vergleichsplan miteinander vergleichen
Wählen Sie keinen anderen Vergleichsplan, wird der aktuelle Plan mit seinem zuletzt gespeicherten Bearbeitungs-stand verglichen.
Markierte Zeilen können Sie über die Zwischenablage (Strg+C/Strg+V) kopieren und anschließend z.B. in Microsoft® Excel einfügen.
Übersicht aller Mattentypen und Unterstützungskörbe
Eingabemöglichkeit für neue Matten
>>
Einstellungen für die Darstellung der Haupt-, Nebenansichten und Eisenauszüge (siehe Basics, Mesh Settings)
Eingabemodus
Einstellungen u.a. für den Positionstext und das Bewehrungsprotokoll (siehe Basics, Mesh Input Mode)
Komfort, ...
