Liste auf den Plan platzieren
Werkzeugleiste:

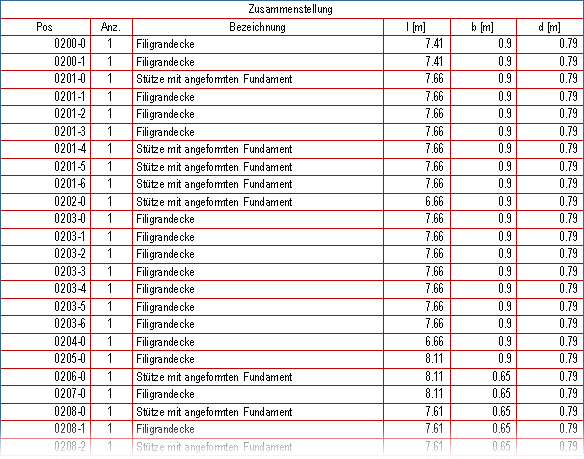

Liste einfügenSie können eine Liste der eingebauten Positionen auf den Plan platzieren.
Erweiterte Listenausgabe:
Für die Ausgabe einer Liste der eingebauten Positionen auf den Plan können Sie folgende Vorlage-Dateien in dem Ordner der Benutzerdaten ..\strakon\XMLLayout wählen (siehe auch Menü Einstellungen > Planlistenvorlagen):

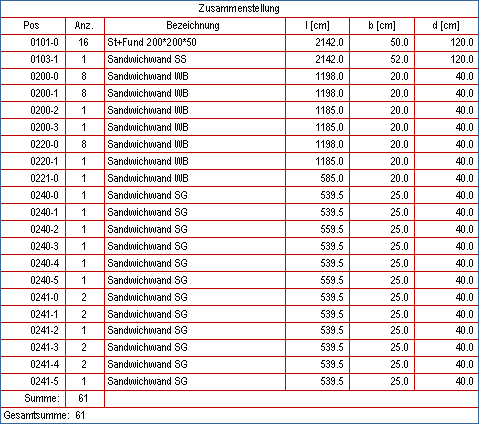

DICAD_Prefab-Part-Positioning.xml | FT-Positionierung | |

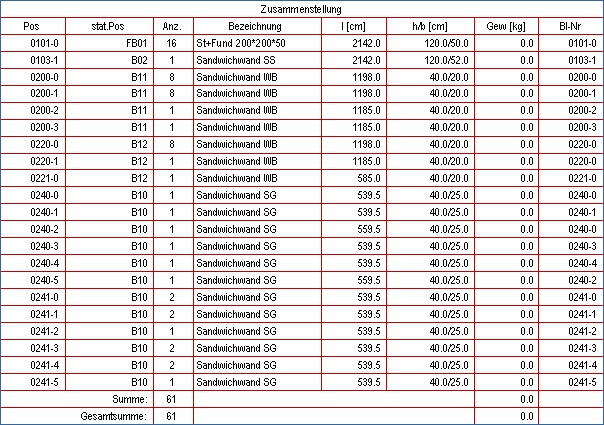

DICAD_Prefab-Part-Positioning-Expanded.xml | FT-Positionierung (erweitert) |
Die Vorlagen können Sie individuell anpassen (siehe Kapitel Konfigurationen, Listen-Vorlagen, XML-Vorlage bearbeiten).
Funktionszusatzleiste
Informationen zu den Funktionen der Funktionszusatzleiste finden Sie im Kapitel Ausgabe, Listen und Schnittstellen, Listenabgabe, Listen auf den Plan platzieren.

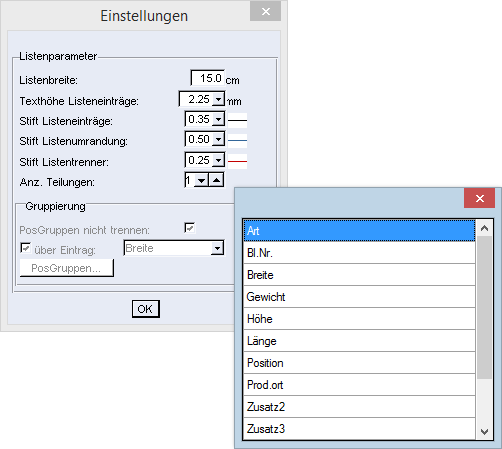

Einstellungen
Gruppierung
Gruppierung für die Listenausgabe auf dem Plan bestimmen
über EintragKontrollkästchen eingeschaltet:
Gruppierung erfolgt über die Positionsnummer
Kontrollkästchen eingeschaltet:

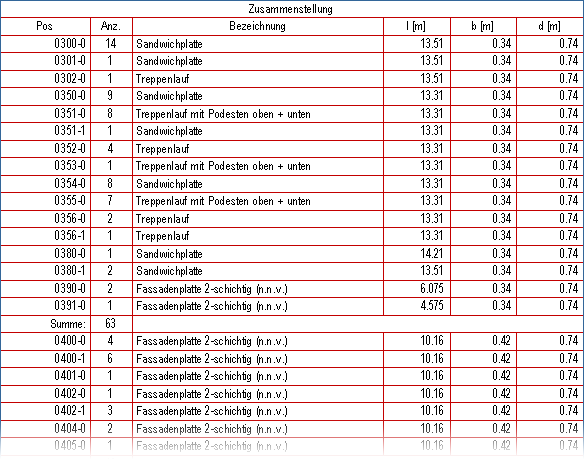

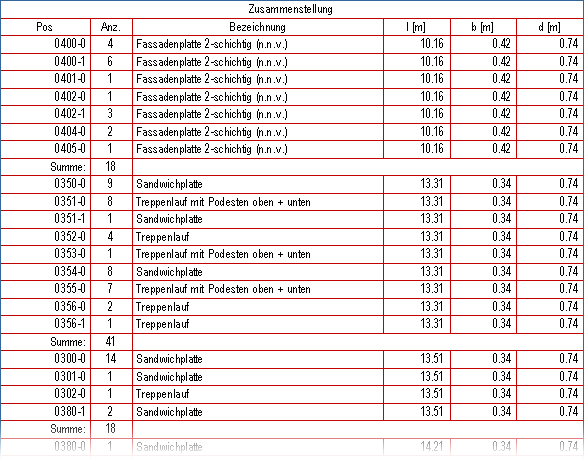

Gruppierung der Elemente über eine Variable wählen, z.B. Breite
Breite
Länge
