Linien der Ansicht eingeben
Wählen Sie über das Menü 2D-Konstruktion > Linien.

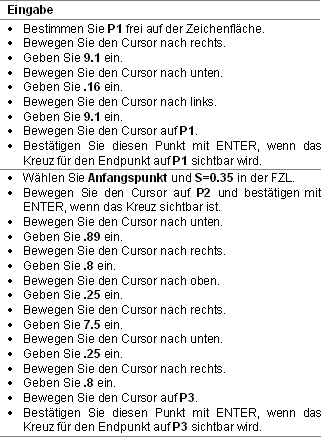

Die Eingabe der Linien erfolgt mit Hilfe des automatischen Punktfangs und der Eingabe der Längenwerte.
Wählen Sie in der Funktionszusatzleiste nachfolgende Attribute:
Wichtig |
|---|

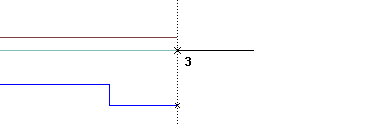

Geben Sie die Längenwerte erst dann ein, wenn die Element-/Winkelspur (gestrichelte Linie) in der gewählten Cursor-Richtung sichtbar ist und das Fadenkreuz sich an der Element-/Winkelspur ausgerichtet hat. |
   |  |
Info |
|---|
 Möchten Sie einen Bildschirmausschnitt vergrößern, zoomen Sie mit dem Mausrad oder verwenden Sie das Freihandsymbol /. Das Freihandsymbol V zeigt den Plan wieder in voller Größe.Die zuletzt eingegebene Linie können Sie über Rückwärts löschen in aktiver Funktion  in der Werkzeugleiste oder Freihandsymbol R löschen. Eine beliebige Linie löschen Sie über Einzeln löschen in aktiver Funktion  in der Werkzeugleiste.Eine Funktion können Sie über Weiter beenden. |
