Von selektiertem Flex-Bauteil Werkplan öffnen bzw. neu anlegen
In einem Übersichtsplan haben Sie über das Kontextmenü die Möglichkeit, schnell einen neuen Werkplan anzulegen bzw. einen bereits vorhandenen Werkplan zu öffnen.

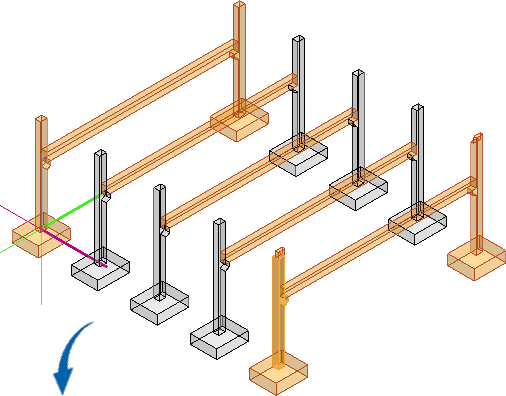

Vorab können Sie in der Übersicht für Werkpläne sehen, zu welchem Objekt noch kein Werkplan vorliegt bzw. bereits ein Werkplan vorhanden ist:
Im Cube Modell selektieren Sie zuerst das Flex-Bauteil zu dem Sie einen neuen Werkplan anlegen möchten bzw. zu dem Sie einen vorhandenen Werkplan öffnen möchten und wählen dann über das Kontextmenü die Option:
Siehe hierzu:

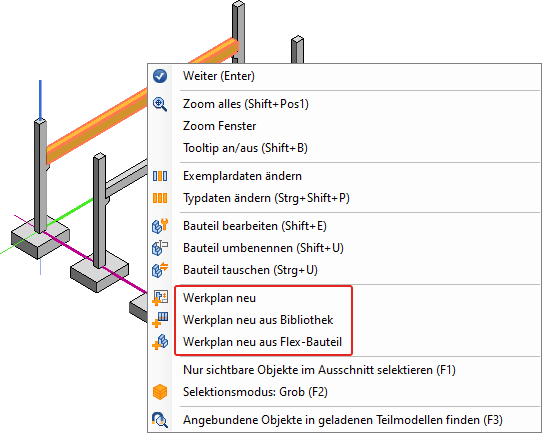

Ist kein Werkplan vorhanden, haben Sie drei Auswahlmöglichkeiten, um einen neuen Werkplan anzulegen:
Werkplan neu

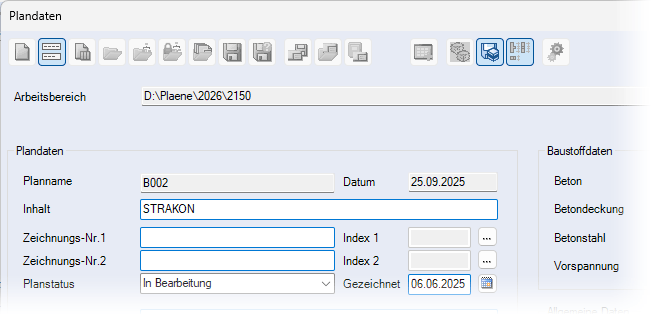

Nach Klicken auf Werkplan neu wird ein neuer Werkplan angelegt. Der Dialog der Plandaten öffnet sich. Der Plantyp Werkplan ist bereits eingestellt und der Planname wird vom Namen des Flex-Bauteils übernommen. Plantexte, Blattabmessungen und Hauptmaßstab können aus dem Übersichtsplan übernommen werden. Alle weiteren Daten können Sie analog Plan anlegen bestimmen.
Nach Bestätigen der Eingaben öffnet sich direkt der Modus Cube Bauteil zur Bearbeitung des Bauteils.
Werkplan neu aus Bibliothek
Nach Klicken auf Werkplan neu aus Bibliothek wählen Sie zuerst in der Verwaltung einen als Vorlage gespeicherten Plan aus der Bibliothek. Der neue Werkplan wird dann mit dieser Vorlage, z.B. inkl. Planstempel und Legenden, angelegt.
Werkplan neu aus Flex-Bauteil

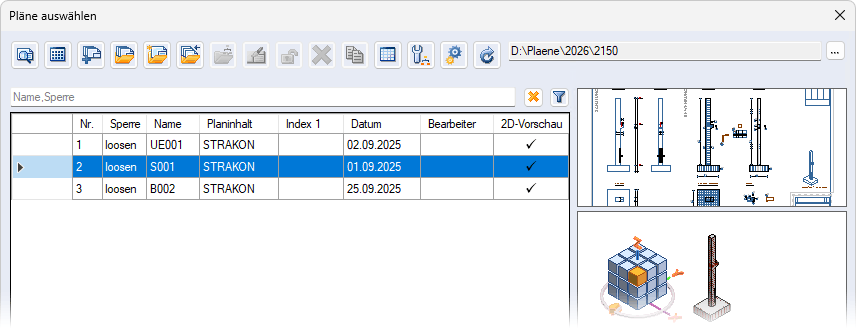

Existiert zu dem selektieren Flex-Bauteil bereits einen Werkplan zu einem ähnlichen Flex-Bauteil, wählen Sie nach Klicken auf Werkplan neu aus Flex-Bauteil in der Verwaltung den bereits vorhandenen Werkplan mit ähnlichen Geometrien:
Werkplan öffnen

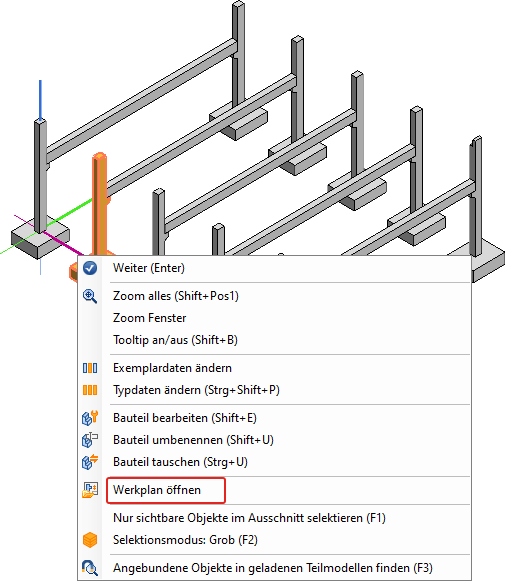

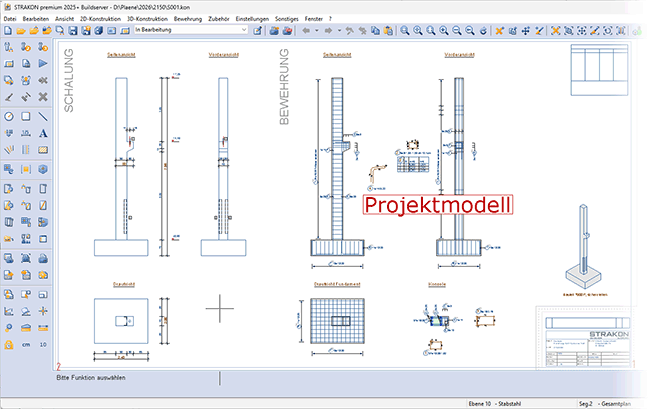

Ist ein Werkplan vorhanden, öffnet sich dieser direkt nach Klicken auf Werkplan öffnen und Sie können das Flex-Bauteil im Cube bearbeiten:
