Variablen für Listen nach Office (XLSX-Format) / auf dem Plan (XML-Format)
Vor der Variable wird ein $-Zeichen gesetzt, z.B. $name.
Für Variablen gilt die Kleinschreibung.
Siehe hierzu:
Flex-Bauteile / Objekte
Variable | Beschreibung |
$name | Name |
$description | Beschreibung |
$volume | Volumen |
$weight | Gewicht |
$surface | Oberfläche |
$level | Niveau |
$length | Länge |
$material | Material |
$materials | Materialien |
$parttypedescription | Teileart |
$surfaceabrechnung | Fläche Abrechnung |
$surfaceeinfuellseite | Fläche Einfüllseite |
$surfacegesaeurt | Fläche gesäuert |
$surfacegeschliffen | Fläche geschliffen |
$surfacegestrahlt | Fläche gestrahlt |
$evaluationarea | Auswertungsfläche |
$isnegative | Abzugsobjekt |
$isnegativewithmaterial | Verdrängungsobjekt |
$surfacetapete ($surface + “Name der Oberfläche“) | Benutzerdefinierte Oberfläche, z.B. Tapete |
$quantity | Summe |
$boundingboxx | Maximale Abmessung in x-Richtung |
$boundingboxy | Maximale Abmessung in y-Richtung |
$boundingboxz | Maximale Abmessung in z-Richtung |
$totalvolume | Gesamtvolumen |
$totalweight | Gesamtgewicht |
$totalsurface | Gesamtoberfläche |
$volumeunit ("Variable"+"unit") | Einheit, z.B. Einzelvolumen |
$netsidearea | Nettofläche |
$netweight | Nettogewicht |
$netweightmeasurement | Nettogewicht (inkl. Aufmaß) |
$netfootprintarea | Nettogrundfläche |
$netsurfacearea | Nettooberfläche |
$netsurfacemeasurement | Nettooberfläche (inkl. Aufmaß) |
$netsurfacegestrahlt ($netsurface + “Name der Oberfläche“) | Nettooberfläche Gestrahlt |
$netsurfacemeasurementgestrahlt ($netsurfacemeasurement + “Name der Oberfläche“) | Nettooberfläche Gestrahlt (inkl. Aufmaß) |
$netvolume | Nettovolumen |
Treppe
Variable | Beschreibung |
$amountrisers | Anzahl Steigungen |
$rise | Steigung |
$treadlength | Auftritt |
$stringerthickness | Laufplattenstärke |
$widthleg1 | Laufbreite des ersten Treppenschenkels |
$widthleg2 | Laufbreite des zweiten Treppenschenkels |
$widthleg3 | Laufbreite des dritten Treppenschenkels |
$datumfinishedlower | Treppenfuß OKFF |
$datumunfinishedlower | Treppenfuß OKRF |
$datumfinishedUpper | Treppenkopf OKFF |
$datumunfinishedupper | Treppenkopf OKRF |
2D-Positionsplan
Variable | Beschreibung |
$position | Position |
$parttypedescription | Teileart |
$material | Material |
$width | Breite |
$thickness | Dicke |
$length | Höhe |
$additionalX (X = 1, 2 ... 5) | Zusatzdaten X (X = 1, 2 ... 5) |
2D-FT-Positionierung
Variable | Beschreibung |
$position | Position |
$statposition | stat. Pos. |
$quantity | Anzahl |
$parttypedescription | Bezeichnung |
$length | Länge |
$width | Breite |
$thickness | Höhe |
$weight | Gewicht |
$number | Bl-Nr. |
Info |
|---|

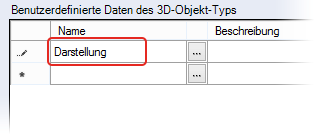

 Bei benutzerdefinierten Variablen z.B. in den Typendaten der Flex-Bauteile, entspricht der eingegebene Name der Variablen. Beachten Sie folgende Konventionen für Umlaute, Leerzeichen usw.: |
