Beschriftung Flex-Bauteile in 3D-Sichten

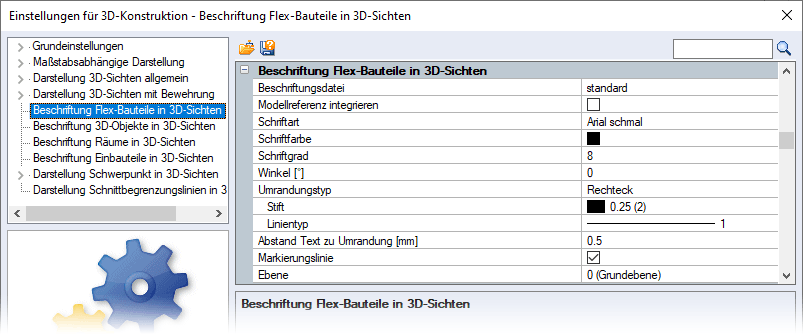

Menü Einstellungen > 3D-Konstruktion
Einstellungen für die Beschriftung von Flex-Bauteilen in 3D-Sichten (siehe im Cube Funktion 3D-Sicht > Funktionszusatzleiste: Flex-Bauteile) bestimmen
Siehe hierzu:
Beschriftungsdatei
Modellreferenz integrieren
Schriftart, Schriftfarbe, Schriftgrad, Winkel [°], Ebene
Umrandungstyp
Abstand Text zu Umrandung [mm]
Markierungslinie
Modellreferenz integrieren
Schriftart, Schriftfarbe, Schriftgrad, Winkel [°], Ebene
Umrandungstyp
Abstand Text zu Umrandung [mm]
Markierungslinie
Beschriftungsdatei
Die Beschriftungsdatei wählen Sie über die Auswahlliste:
Über das Menü Einstellungen > 3D-Konstruktion > Beschriftungsvorlagen können Sie diese Beschriftungsvorlagen erstellen.
Modellreferenz integrieren
Integration der Modellreferenzen ein-/ausschalten
Kontrollkästchen eingeschaltet:
Flex-Bauteile aus Modellreferenzen bei einer Beschriftung der 3D-Sichten mit berücksichtigen
Schriftart, Schriftfarbe, Schriftgrad, Winkel [°], Ebene
Die hier definierten Einstellungen werden für die Schriftart, die Farbe des Texts, den Schriftgrad in Punkt, den Winkel des Texts sowie für die Ebene verwendet.
Umrandungstyp
Umrandungstyp für die Beschriftung wählen sowie den Stift und Linientyp für diesen bestimmen
Den Umrandungstyp wählen Sie über die Auswahlliste:
Abstand Text zu Umrandung [mm]
Abstand zwischen der Umrandung und dem Text bestimmen
Den Abstand geben Sie als wahre Länge (Ausgabe auf dem Plan) ein.
Markierungslinie
Markierungslinie zwischen Beschriftung und Flex-Bauteil einfügen, ein-/ausschalten
