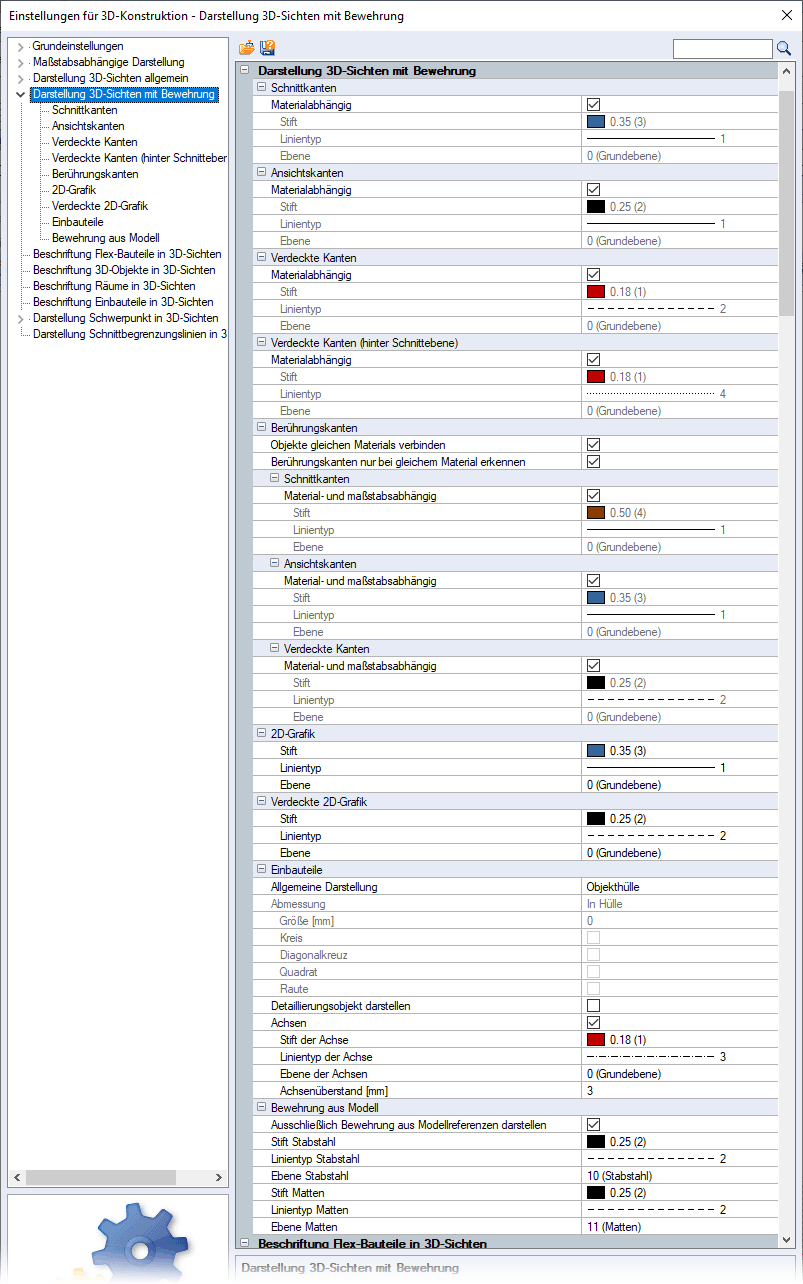

Darstellung 3D-Sichten mit Bewehrung
Menü Einstellungen > 3D-Konstruktion
Siehe hierzu:
Schnittkanten, Ansichtskanten, Verdeckte Kanten, Verdeckte Kanten (hinter Schnittebene)
Berührungskanten, 2D-Grafik, Verdeckte 2D-Grafik, Einbauteile
Bewehrung aus Modell
Berührungskanten, 2D-Grafik, Verdeckte 2D-Grafik, Einbauteile
Bewehrung aus Modell
Schnittkanten, Ansichtskanten, Verdeckte Kanten, Verdeckte Kanten (hinter Schnittebene)
Die Einstellungen für Schnitt-, Ansichtskanten und verdeckte Kanten gelten für alle Berührungsflächen von Objekten mit gleichen und auch mit unterschiedlichen Materialien.
Materialabhängig, ein-/ausschalten
Für die Darstellung der 3D-Sichten im Bewehrungsplan die materialabhängigen Einstellungen der Stifte aus der Materialverwaltung verwenden
Kontrollkästchen ausgeschaltet:
Die hier definierten Einstellungen werden für den Stift und Linientyp sowie für die Ebene verwendet.
Berührungskanten, 2D-Grafik, Verdeckte 2D-Grafik, Einbauteile
Erläuterung hierzu, siehe Darstellung 3D-Sichten allgemein
Bewehrung aus Modell
Darstellung der Bewehrung aus Modellreferenzen bestimmen
Ausschließlich Bewehrung aus Modellreferenzen darstellen
Alleinige Darstellung von Bewehrung aus Modellreferenzen in der 3D-Sicht ein-/ausschalten
Kontrollkästchen eingeschaltet:
Die Bewehrung aus dem Planmodell wird nicht in den 3D-Sichten dargestellt. Um keine Bewehrung aus dem Modell darzustellen, müssen Sie diese im Cube über die Funktion Ansichtsbox (Cube) ausschalten.
