Wand elementieren
Eine vorhandene Wand können Sie auch elementieren. Dies kann eine bereits erzeugte Standardwand (Cube-Wand) oder eine Wand aus einer IFC-Datei sein. Voraussetzung hierbei ist, dass diese Wand (IFC-Datei) automatisch in die Beschreibung der Cube-Wand konvertiert werden kann.
Eine Wand elementieren Sie mit der Funktion Elementieren. Damit alle bereits elementierten Wände im Modell angezeigt werden, wählen Sie zunächst den Wanddarstellungsmodus Gemischt oder Elementierte Wand (siehe Funktion Wand).
Wählen Sie dann den Wandtyp (Doppelwand, Massivwand oder Isowand) für die zu elementierende Wand über das Umschalticon in der Zusatzleiste aus.
Wenn Wände mit dem gewählten Wandtyp elementiert werden können, dann werden die zu elementierenden Wände im Modell grün markiert. Ist eine Wand nicht markiert, entspricht sie bereits dem gewählten Wandtyp.
Beispiel:

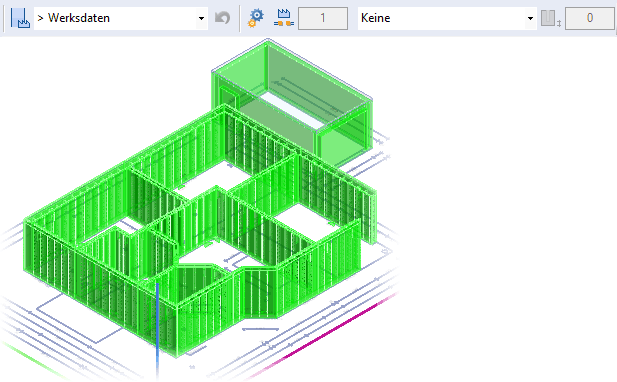

Gewählter Wandtyp: Doppelwand
Die grün markierten Standardwände können Sie als Doppelwände elementieren. Die nicht grün markierten Wände sind bereits Doppelwände.
Beispiel:

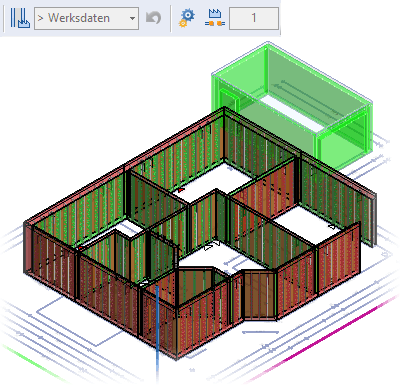

Gewählter Wandtyp: Massivwand
Die grün markierten Standardwände und bereits elementierten Doppelwände können Sie als Massivwände elementieren.
Bestimmen Sie zunächst in der Zusatzleiste die Einstellungen analog der Erzeugung einer Doppelwand bzw. wählen Sie ein Set mit bereits hinterlegten Wand-Einstellungen (siehe > Werksdaten).

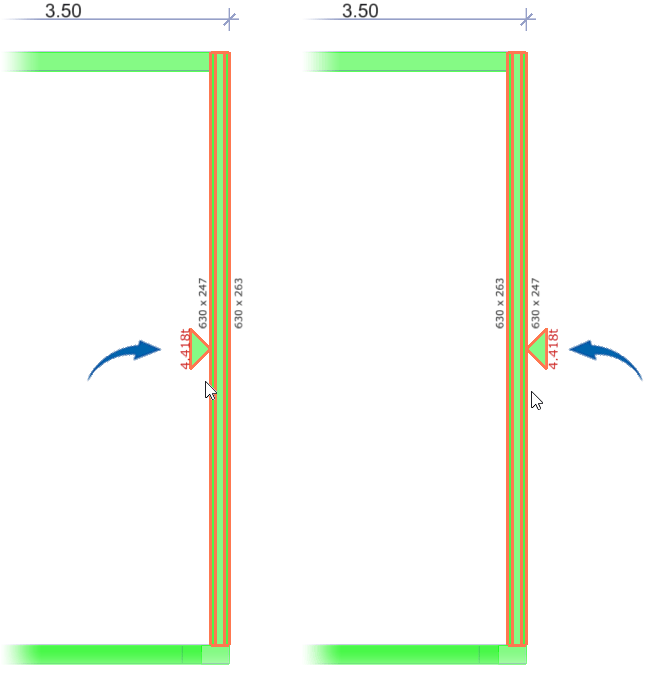

Dann fahren Sie die zu elementierende Wand an. Über die Positionierung des Cursors beim Anfahren der Wand, können Sie die Schale der Erstfertigung bestimmen. Die Schale der Erstfertigung ist mit einem Pfeil gekennzeichnet.

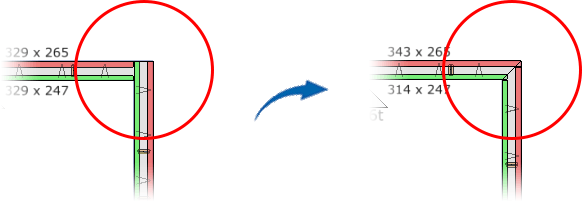

Beachten Sie, um eine korrekte Elementierung einer Doppelwand in der Ecke auszuführen, sollte in dieser eine Gehrung als Wandverbindung vorhanden sein.
Die Wandverbindung Gehrung können Sie nachträglich für Wände über die Funktion Verbinden in der Gruppe Bearbeiten Wand bestimmen.
Wandelementierung tauschen

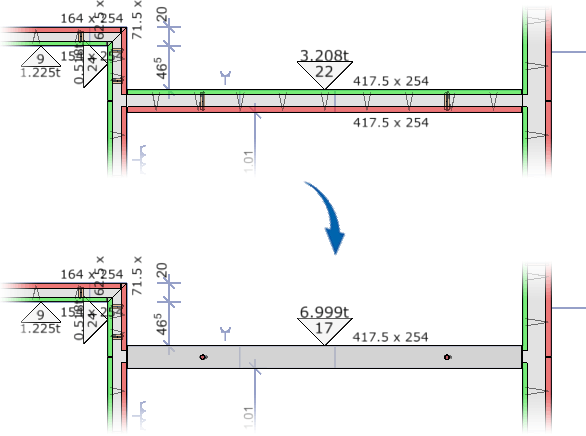

Den Wandtyp einer Elementierung können Sie durch einen anderen Wandtyp ersetzen, um z.B. nachträglich aus einer Doppelwand eine Massivwand zu erzeugen
Wählen Sie den gewünschten Wandtyp in der Zusatzleiste und selektieren Sie dann die elementierte Wand.
