Winkelmaß
In der gewählten Cube-Sicht (siehe Cube-Sicht exklusiv bearbeiten) Winkelmaße erzeugen
 | Winkelmaß erzeugen |
Zusatzleiste
Über die Einstellungen können Sie die Darstellung der Winkelmaßbegrenzung und -linie, die Winkelmaßeinheiten sowie -texte in der Dialogbox bestimmen.
Die Einheit Grad, Gon oder GMS (Grad, Minuten, Sekunden) für die Eingabe des Maßes können Sie wahlweise über das Umschalticon bestimmen.

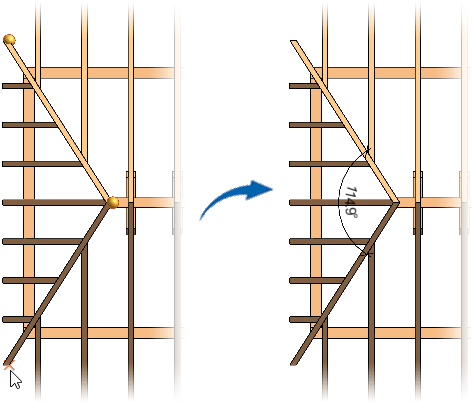

Fahren Sie den Mittelpunkt des zu vermaßenden Winkels an und dann den ersten und zweiten Maßpunkt.

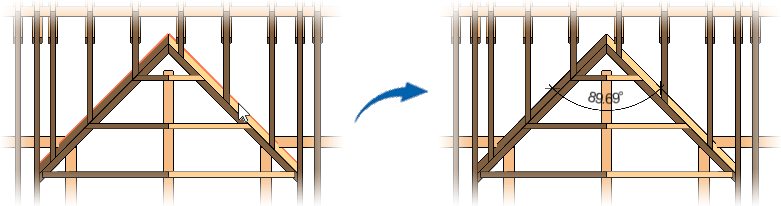

Ein Winkelmaß können Sie auch durch Anfahren zweier Kanten erzeugen. Beachten Sie, dass diese Kanten einen gemeinsamen Mittelpunkt haben.
Winkelmaß ohne Anbindung
Wird ein vermaßtes Objekt gelöscht, bleiben die Winkelmaße ohne Anbindung erhalten und werden sowohl in der Cube-Sicht als auch im Modell oder der 3D-Sicht im Plan rot hervorgehoben. Diese Winkelmaße können Sie durch die Funktion Anbindung entfernen oder korrigieren.
Winkelmaß bearbeiten
Sie können ein selektiertes Winkelmaß über die Bearbeiten > Gruppe Transformieren > Funktion Verschieben über einen Bezugspunkt ohne Raster frei verschieben.
