Cube-Sichten / Ordner konfigurieren
Registerkarte Cube-Sichten
Um bei einer Vielzahl von Cube-Sichten und Ordner, die in einem Projekt vorhanden sind, den Überblick für die Bearbeitung zu behalten, können Sie die Sichten / Ordner konfigurieren.
 | Cube-Sichten / Ordner konfigurieren |

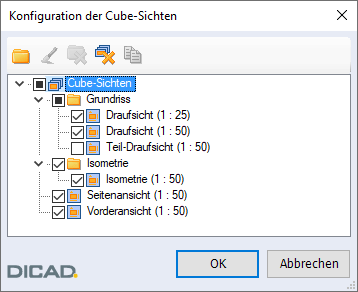

Nach Klicken auf das Icon öffnet sich eine Übersicht mit allen erstellten Sichten / Ordner. Sie können über die Icons oder das Kontextmenü einen neuen Ordner anlegen, einen leeren Ordner, d.h. ohne Cube-Sichten, löschen. Außerdem können Sie über "Drag & Drop" eine Cube-Sicht von einem Ordner in einen anderen Ordner ziehen und innerhalb des Ordners die Reihenfolge der Cube-Sichten neu anordnen.

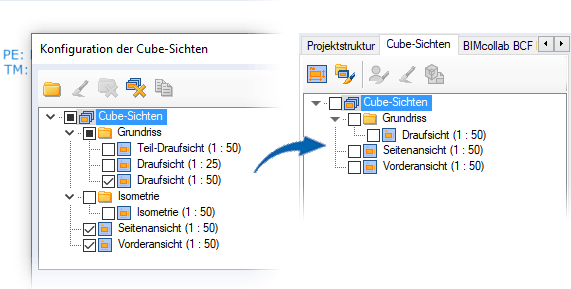

Ebenso wählen Sie in der Konfiguration aus allen im Projekt enthaltenen Cube-Sichten die Sichten bzw. Ordner aus, die in der Baumstruktur der Cube-Sichten angezeigt werden sollen.

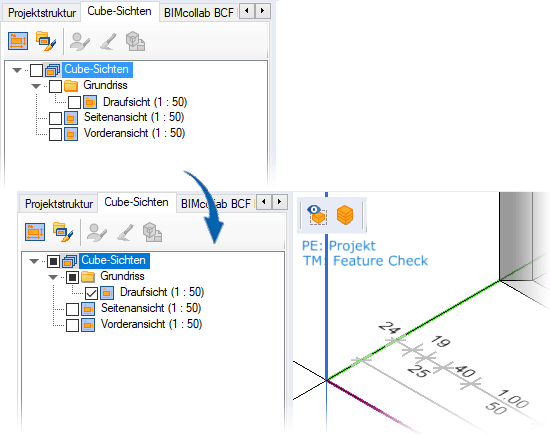

In der Baumstruktur aktivieren Sie dann die Sichten, deren 2D-Objekte, wie z.B. Maße, Texte, im Cube-Modell dargestellt werden sollen.

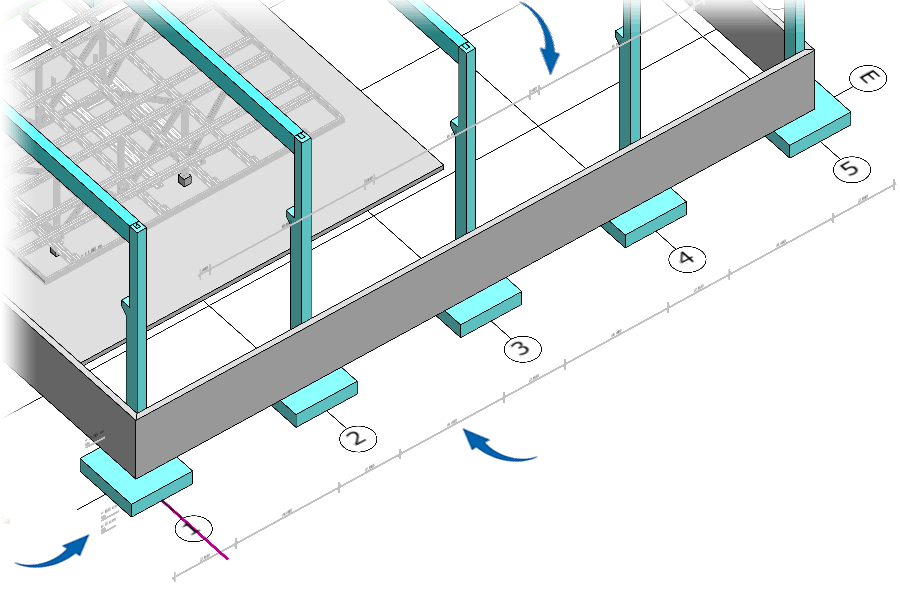

Sichtbar werden dann z.B. die Maße und Höhenkoten, die Sie für die Cube-Sicht eingefügt haben.
Über die Iconleiste in der Konfiguration der Cube-Sichten arbeiten
 | Neuer Ordner Ordner anlegen In der sich öffnenden Dialogbox geben Sie den Namen für den neuen Ordner ein.  |
 | Daten der Cube-Sicht bearbeiten / Ordner umbenennen |
 | Ausgewählter Ordner löschen Leeren Ordner löschen Das Icon wird erst aktiv, wenn Sie einen Ordner anklicken der keine Cube-Sicht beinhaltet. |

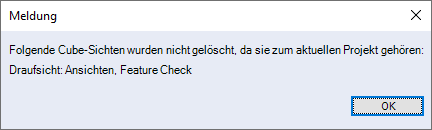

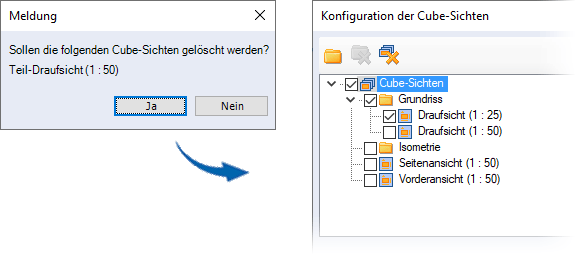

 | Cube-Sichten löschen Eine bzw. mehrere selektierte Cube-Sichten löschen  Angezeigt wird eine Liste aller Cube-Sichten im Projekt. Zu jeder Cube-Sicht werden die zugehörigen Daten aufgelistet. Zusätzlich zeigt die Spalte Zugehörigkeit, in welchem Plan die Cube-Sicht verwendet wird. Mehrere Pläne zu einer Cube-Sicht sind hintereinander aufgeführt. Die Information der aktuellen Zugehörigkeit erhalten Sie erst nach dem Speichern des Plans. Wenn Sie in der Konfiguration bereits eine Cube-Sicht selektiert haben und anschließend das Icon Cube-Sichten löschen klicken, ist diese Cube-Sicht zur schnelleren Übersicht bereits in der Liste markiert. Wenn Sie zuvor einen Ordner selektieren, dann sind alle Cube-Sichten, die dem Ordner zugewiesen sind, bereits markiert. Eine Cube-Sicht können Sie nur löschen, wenn sie keinem Plan zugeordnet ist. Die Zeile wird in schwarzer Schrift dargestellt. Mit gedrückter Taste [Strg] können Sie auch mehrfach wählen. Bestätigen Sie die Auswahl mit OK und beantworten die nachfolgende Meldung:  Hiernach wird die Cube-Sicht aus der Baumstruktur entfernt. Klicken Sie zum Löschen dennoch eine Cube-Sicht mit einer Zugehörigkeit zu einem Plan, erscheint die Meldung, dass Sie diese nicht löschen können, da die sie zum aktuellen Projekt gehört:  |

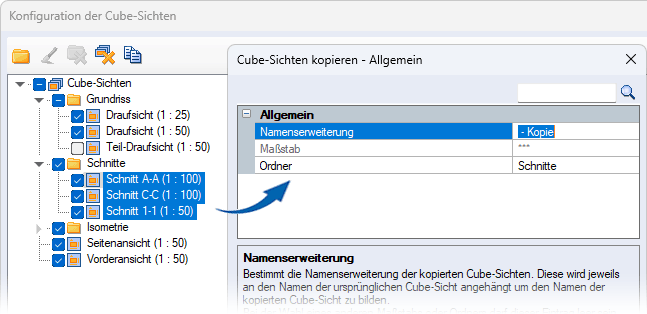

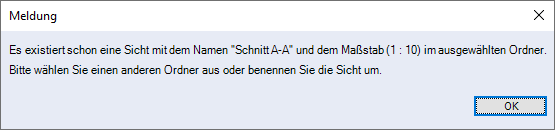

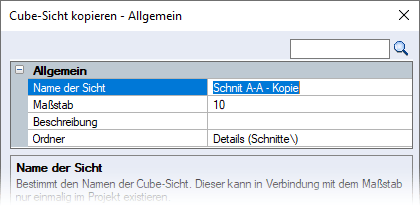

 | Cube-Sicht kopieren Selektierte Cube-Sicht kopieren  Die Daten der selektierten Cube-Sicht werden in die Kopie übernommen. Dem Namen der Sicht wird automatisch der Text - Kopie angehängt. Sie können diesen Namen erneut verwenden, auch mit gleichen Maßstab. Allerdings nur, wenn Sie einen anderen Ordner wählen. Wenn Sie einen Ordner wählen oder eine Sicht in einen Ordner verschieben, in dem bereits eine Sicht mit diesem Namen existiert, erscheint eine Meldung:  Die Daten für die Cube-Sicht bestimmen Sie analog Neue Cube-Sicht. Mehrere selektierte Cube-Sichten kopieren Eine Mehrfachselektion von Cube-Sichten innerhalb eines Ordners ist möglich. Sie können durch zusätzliches Drücken der Taste [Strg] mehrere einzelne Cube-Sichten selektieren, um diese zu kopieren.  Die Daten der selektierten Cube-Sichten werden in die Kopie übernommen. Dem Namen der Sichten wird automatisch der Text - Kopie angehängt, wenn Sie in den gleichen Ordner kopieren. Wenn Sie für die Kopien einen anderen Ordner wählen, ist keine Namenserweiterung erforderlich. Sie können die Originalnamen sowie den Maßstab übernehmen. Wenn die selektierten Cube-Sichten unterschiedliche Maßstäbe haben, ist das Eingabefeld für den Maßstab inaktiv und mit invers dargestellten Sternchen gekennzeichnet. Die Cube-Sichten werden mit dem ursprünglichen Maßstab kopiert. Haben die selektierten Cube-Sichten den gleichen Maßstab, können Sie einen anderen Maßstab wählen. |
Über das Kontextmenü in der Konfiguration der Cube-Sichten arbeiten
Rechter Mausklick auf einen Ordner
Rechter Mausklick auf einen leeren Ordner
Rechter Mausklick auf eine Cube-Sicht
