Ansichtsbox (Cube)
Registerkarte Ansicht > Gruppe Darstellung

Ansichtsbox (Shift+V)

Sichtbarkeit von Objekten im Cube sowie ihre optische Darstellung (z.B. Stil und Farbe) zentral bestimmen

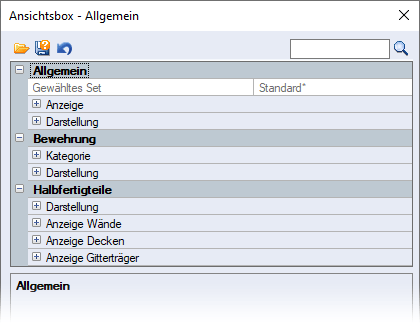

Ein Klick auf die Funktion bzw. durch Drücken der Tastenkombination [Shift] + [V] öffnet die Ansichtsbox mit Optionen zur Einstellung der Darstellung im Cube:
In den Cube-Sichten ist die Funktion Ansichtsbox (Cube-Sicht / Cube) um die Kategorie Achsraster erweitert.

Öffnen
Der Ordner der Benutzerdaten ..\strakon\settings\viewbox beinhaltet alle vorhandenen Sets der Ansichtsbox, die Sie wählen können:
Ansichtseinstellung wählen
Ohne die Ansichtsbox zu öffnen, können Sie direkt durch Drücken der Taste [Y] eine gespeicherte Ansichtseinstellung in der Liste wählen.

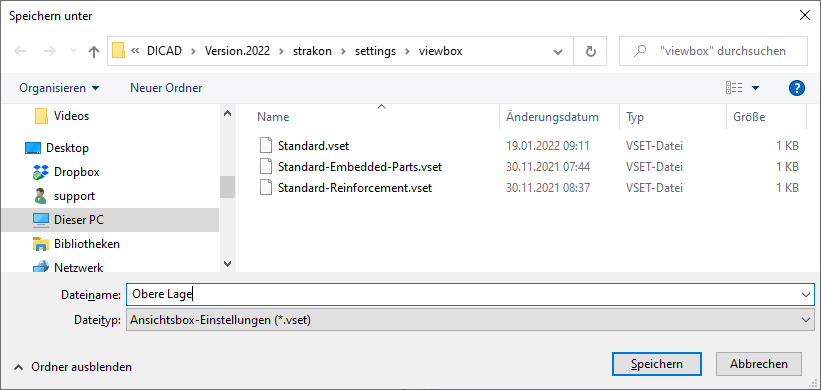

Speichern unter...
Ansichtsbox-Einstellungen in einem Set speichern
Zum Beispiel könnten Sie sich ein Set "Obere Lage" für die Sichtbarkeit der oberen Bewehrungslage speichern. Bei Auswahl dieses Sets hätten Sie dann für die Abgabe der 3D-Sicht sofort die gewünschte Darstellung.

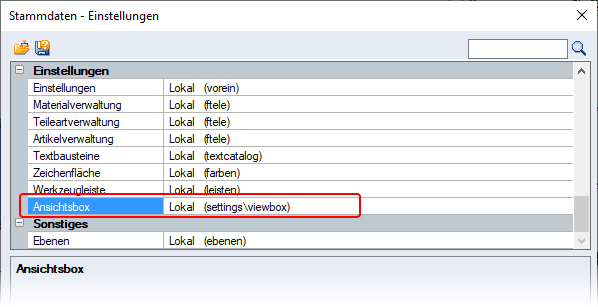

Die Sets *.vset werden in den hinterlegten Stammdatenpfad der Ansichtsbox (..\settings\viewbox) abgelegt (siehe Stammdaten):

Zurücksetzen
Bei einer Änderung der Einstellungen auf das abgespeicherte Set zurücksetzen.

Siehe hierzu:

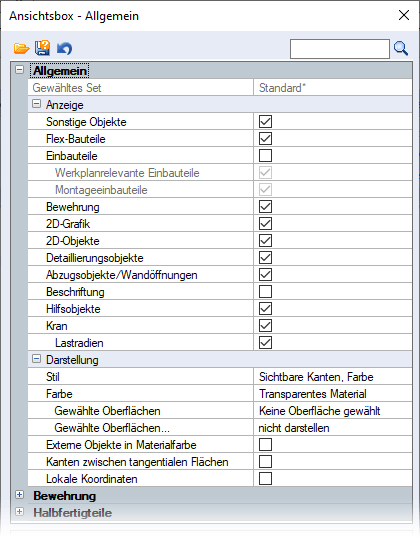

Allgemein

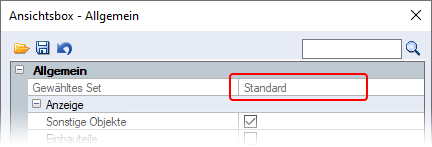

Gewähltes Set
Haben Sie ein Set gewählt (siehe Icon Öffnen), wird dies in der Ansichtsbox mit den gewählten Einstellungen angezeigt:

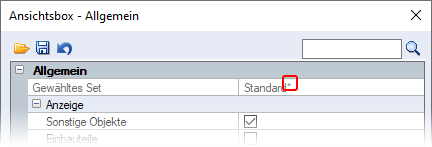

Verändern Sie die Einstellungen in der Ansichtsbox, wird der Name mit einem Sternchen gekennzeichnet:
Siehe hierzu:
Anzeige
Anzeige der 3D-Objekte und Bauteile im Modell ein-/ausschalten
Siehe hierzu:

Sonstige Objekte
2D-/3D-Objekte anzeigen, die keinen der nachfolgenden Optionen entsprechen
Flex-Bauteile
Flex-Bauteile inkl. aller Unterobjekte (Abzugsobjekte, Hilfsobjekte oder Einbauteile) anzeigen
Einbauteile, Werkplanrelevante Einbauteile, Montageeinbauteile
Einbauteile anzeigen
Kontrollkästchen eingeschaltet:
Werkplanrelevante Einbauteile sowie Montageeinbauteile anzeigen (siehe Datencontainer, Exemplardaten)
Bewehrung
Cube- und 3D-Bewehrung anzeigen
Zur kompletten Darstellung der Bewehrung ggf. sonstige Objekte ausschalten bzw. die Farbe der Objekte transparent einschalten (siehe Unterkategorie Darstellung > Option Farbe).
2D-Grafik
Importierte 2D-Grafiken (siehe Funktion Grafik), wie z.B. eine PDF- oder DWG-Datei oder einen Ausschnitt aus dem Plan, anzeigen
2D-Objekte
Im Cube erstellte 2D-Objekte (siehe Gruppe 2D-Objekte), wie z.B. ein Achsraster oder eine Linie sowie 2D-Grafiken, die aufgelöst wurden (siehe Funktion Auflösen), anzeigen
Detaillierungsobjekte
Detaillierungsobjekte anzeigen (siehe Kapitel Einbauteile, 3D-Einbauteile, 3D-Objekte deklarieren)
Abzugsobjekte/Wandöffnungen
Abzugsobjekte und Wandöffnungen anzeigen (siehe Funktion Quader > Zusatzleiste: Abzugsobjekt und Funktion Wandöffnung)
Beschriftung
Bauteilbeschriftung (Name des Bauteils im Modell) an Flex-Bauteilen und Einbauteilen anzeigen
Hilfsobjekte
Hilfsobjekte anzeigen (siehe Funktion Quader > Zusatzleiste: Hilfsobjekt)
Darstellung
Siehe hierzu:

Stil
Darstellungsart (siehe Funktion Stil) für die Anzeige der Objekte über die Auswahlliste wählen:
*Sichtbare Kanten
*Verdeckte Kanten
*Ohne Kanten, Farbe
*Verdeckte Kanten, Farbe

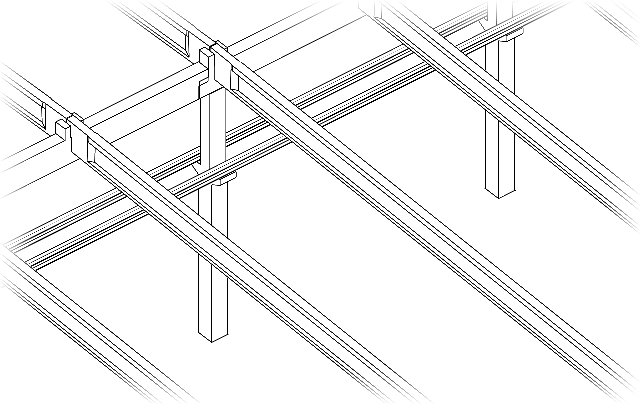

*Drahtmodell
*Schatten

Farbe
Farbliche Darstellung (siehe Funktion Farbe) für die Objekte über die Auswahlliste wählen:
*Material mit Oberfläche/Kante
*Material ohne Oberfläche/Kante
*Material mit Oberfläche/Kante, texturiert
*Material ohne Oberfläche/Kante, texturiert
*Teileart
*Transparentes Material
*Ohne Farben

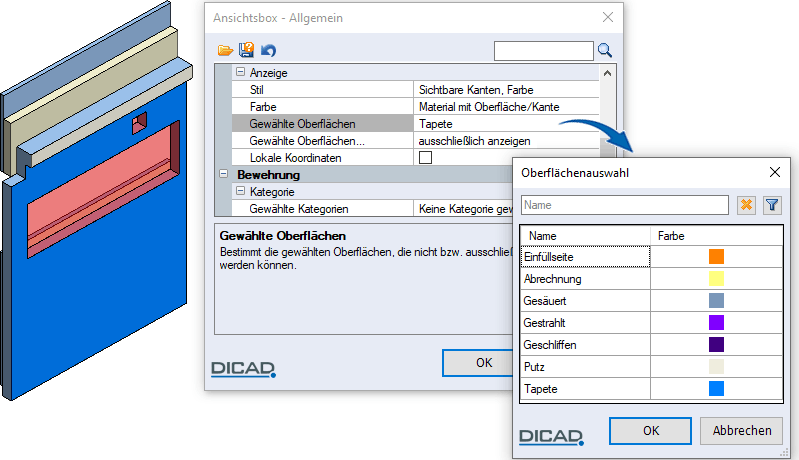

Gewählte Oberflächen
Eine oder mehrere Oberflächen (siehe Funktion Oberflächen) wählen, die nicht bzw. ausschließlich angezeigt werden soll

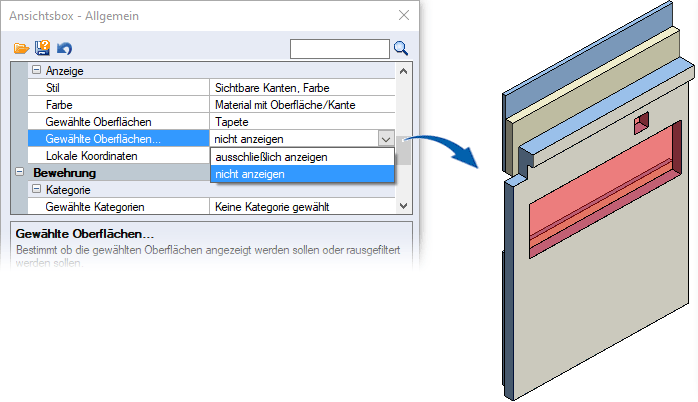

Gewählte Oberflächen…
Bestimmen, ob die gewählten Oberflächen ausschließlich angezeigt oder nicht angezeigt werden sollen, z.B. Tapete nicht anzeigen
Externe Objekte in Materialfarbe
Materialfarbe von externen Objekten, d.h. Objekte, die im Model aktuell nicht bearbeitet werden können (Teilmodelle ohne exklusive Bearbeitung, referenzierte Objekte, 3D-Bewehrung), anzeigen

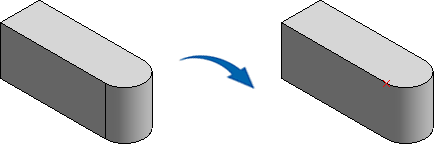

Kanten zwischen tangentialen Flächen
Kanten zwischen tangential anschließenden Flächen anzeigen
Ist die Option ausgeschaltet, bleibt der Fangpunkt jedoch bestehen.

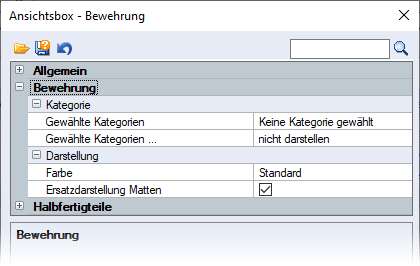

Bewehrung
Siehe hierzu:
Kategorie
Gewählte Kategorien
Bewehrungskategorien wählen (siehe Kapitel Bewehrung - Cube, Allgemeines, Bewehrung farblich kategorisieren)
Möchten Sie keine Kategorie für die Anzeige bestimmen, dann bestätigen Sie mit OK ohne eine Bewehrungskategorie zu wählen.
Gewählte Kategorien ...
Ob die gewählte(n) Bewehrungskategorie(n) nicht oder ausschließlich angezeigt werden soll, über die Auswahlliste wählen:
*ausschließlich anzeigen
*nicht anzeigen

Darstellung
Farbe
Stabstahl sowie Matten in der Cube-Bewehrung im Modell farblich unterscheiden (siehe Gruppe Bewehrung > Funktion Farbe)
Nach welcher Option die farbliche Darstellung der Eisen erfolgen soll, über die Auswahlliste wählen:
*Standard (gilt für Stabstahl/Matten)
*Durchmesser (gilt nur für Stabstahl)
*Positioniert (gilt für Stabstahl/Matten)
*Positionsnummer (gilt nur für Stabstahl)
*Kategorie (gilt für Stabstahl/Matten)
*Hilfsobjekt
*Sondermatten (gilt für Stabstahl)

Ersatzdarstellung Matten
Ersatzdarstellung (Mattenrand mit Diagonale und Planpositionsnummer) der Matten in der Cube-Bewehrung im Modell anzeigen, ein-/ausschalten (siehe Gruppe Bewehrung > Funktion Matten)
Kontrollkästchen ausgeschaltet:
Einzelstäbe der Matte werden angezeigt.

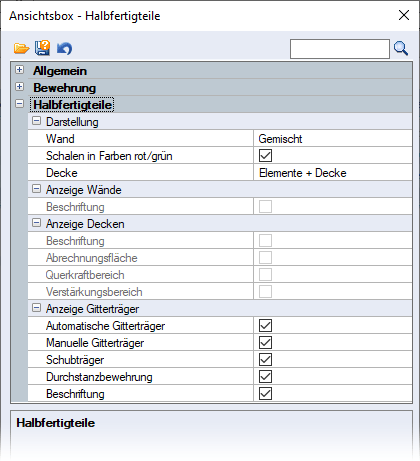

Halbfertigteile
Darstellung von Halbfertigteilen, Anzeige der Beschriftung für elementierte Wände / Decken sowie die Anzeige von Gitterträgern bestimmen
Darstellung
Wand
Darstellung von Halbfertigteilwänden über die Auswahlliste wählen (siehe Kapitel Halbfertigteile, Funktion Wand):
*Architekturwand
*Elementierte Wand
*Gemischt
