Im Editor erzeugen
 | Profil im Editor erzeugen |
Über den Profil-Editor ein Profil aus einem geschlossenem 2D-Polygon bzw. ein Wand- oder Einbauteil-Profil erzeugen
Zusatzleiste
Siehe hierzu:

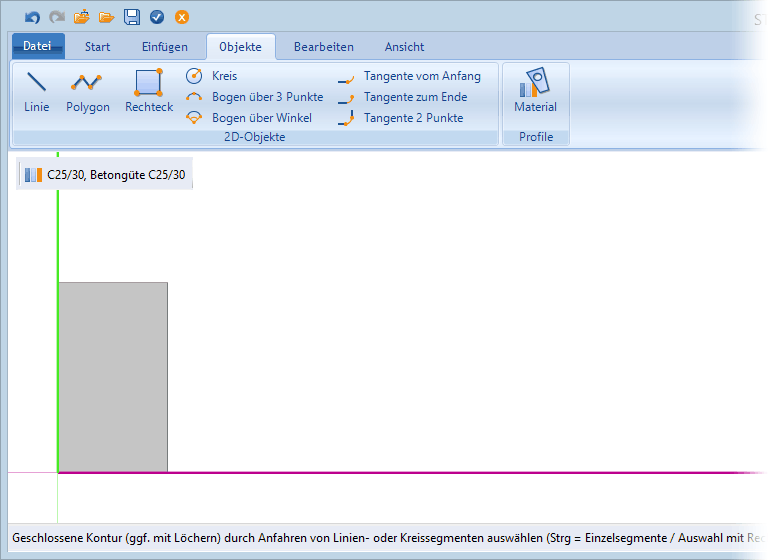

 | Ohne Modell Profil-Editor öffnen und Profil aus einem geschlossenen 2D-Polygon erzeugen (SMP-Datei):  |
Über die Registerkarte Objekte zeichnen Sie das 2D-Polygon (siehe Erläuterung zu den Funktionen der Gruppe 2D-Objekte). Die Wahl des Materials und der weitere Ablauf erfolgt analog „Im Modell erzeugen“, Profil Material zuweisen.  Anschließend speichern Sie das Profil in den hinterlegten Stammdatenpfad (siehe Stammdaten). | |
 | Wandprofil Wandprofil erzeugen (SMP-Datei), ein-/ausschalten (siehe Funktion Wand, Wandprofil über den Profil-Editor erzeugen bzw. bearbeiten) |

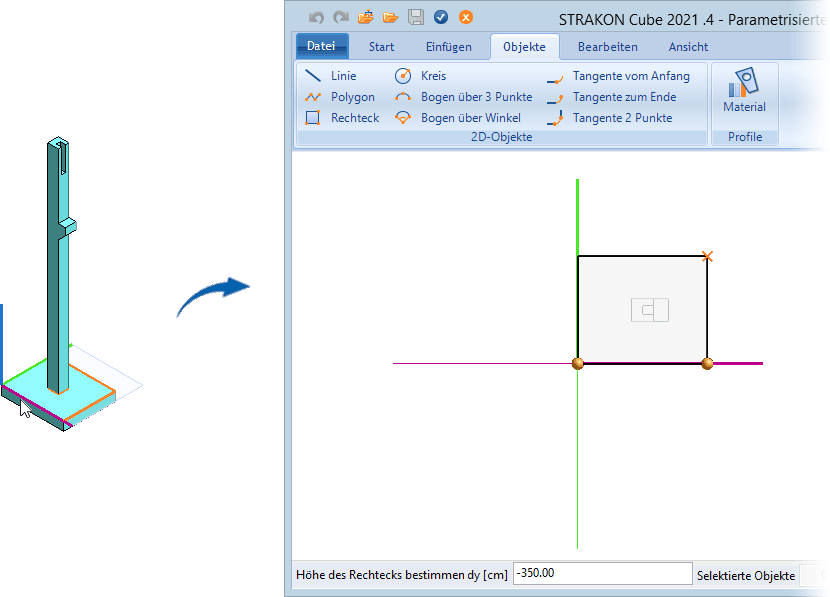

 | Einbauteil-Profil Einbauteil-Profil erzeugen (PSMD-Datei), ein-/ausschalten Einbauteil-Profil im Modell erzeugen Schalten Sie Einbauteil-Profil ein und fahren im Modell die Fläche eines Objekts an. Der Profil-Editor öffnet sich mit der Darstellung der angefahrenen Fläche als Schablone. Mit Hilfe der Schablone zeichnen Sie über die Registerkarte Objekte das 2D-Polygon „durch“ (siehe Erläuterung zu den Funktionen der Gruppe 2D-Objekte) und erzeugen das Profil analog der Option Ohne Modell.  Einbauteil-Profil ohne Modell erzeugen Schalten Sie Einbauteil-Profil ein und öffnen dann den Profil-Editor über das Icon Ohne Modell. Über die Registerkarte Objekte zeichnen Sie das 2D-Polygon (siehe Erläuterung zu den Funktionen der Gruppe 2D-Objekte), erzeugen das Profil analog der Option Ohne Modell und definieren ggf. Maße (siehe Funktion Wand, Wandprofil über den Profil-Editor erzeugen bzw. bearbeiten, Profil mit Maß erzeugen). |
 | Eingabe über Ursprung und zwei Achsen Eingabemethode wechseln und das Koordinatensystem über zwei Achsen bestimmen, ein-/ausschalten |
