Bogen über 3 Punkte
Registerkarte Objekte > Gruppe 2D-Objekte
 | Bogen über 3 Punkte erzeugen |
Anfangs-, Endpunkt und Stichmaß des Bogens bestimmen
Bogen korrigieren
Nachträglich können Sie den Bogen korrigieren. Schalten Sie die Griffpunkte ein und selektieren den Bogen.

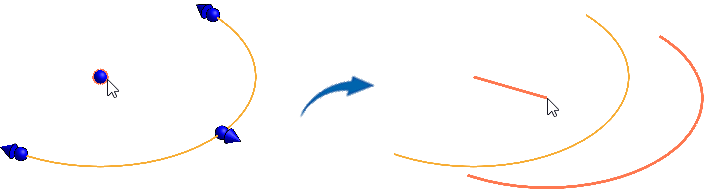

Über den Mittelpunkt des Bogens (kugelförmiger Griffpunkt) können Sie die Lage des Bogens ändern.

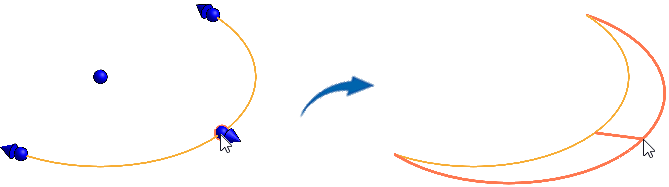

Über den kugelförmigen Griffpunkt in der Mitte können Sie den Durchmesser ändern bzw. umklappen ohne Verschiebung der Endpunkte.

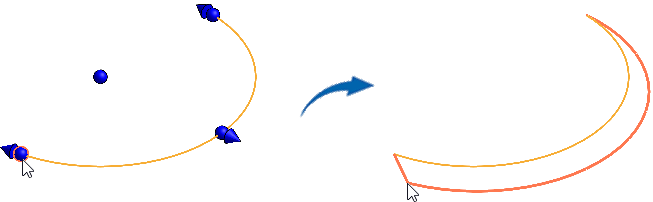

Über die kugelförmigen Griffpunkte an den Endpunkten können Sie den Bogen verlängern bzw. verkleinern. Der Durchmesser verändert sich.

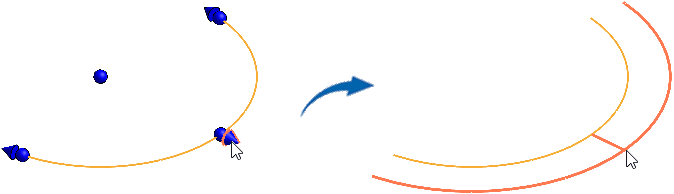

Über den kegelförmigen Griffpunkt in der Mitte können Sie den Durchmesser ändern bzw. umklappen mit Verschiebung der Endpunkte.

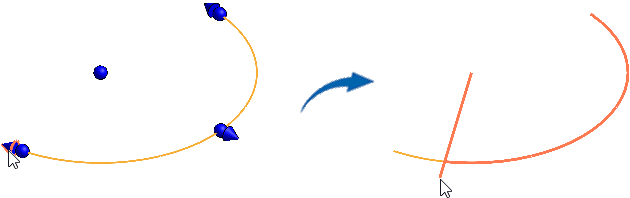

Über die kegelförmigen Griffpunkte an den Endpunkten können Sie den Bogen verlängern bzw. verkleinern. Der Durchmesser bleibt erhalten.
In der Cube-Sichten erfolgt das Arbeiten mit Griffpunkten für den Bogen vergleichsweise.

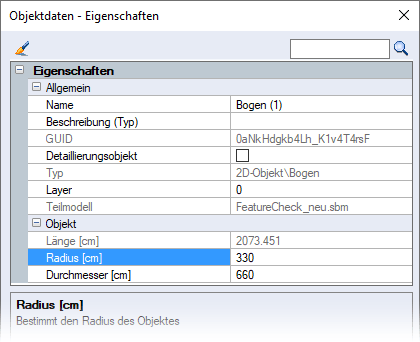

Den Bogen können Sie analog dem Kreis auch über die Objektdaten ändern (siehe Kreis korrigieren).
