Blend
Registerkarte Objekte > Gruppe 3D-Objekte
 | Blend zwischen zwei Profilen entlang eines oder mehrerer Pfade |
Über das Blend-Verfahren aus zwei Profilen (siehe Funktion Im Modell erzeugen) eine 3D-Geometrie entlang unterschiedlicher Pfade erstellen
Voraussetzung ist, dass Sie eine Kopie vom ersten Profil für das zweite Profil erstellen und das zweite Profil entsprechend ändern. Beide Profile müssen senkrecht zum Pfad 1 (Anfang bzw. Ende des Pfads) liegen.

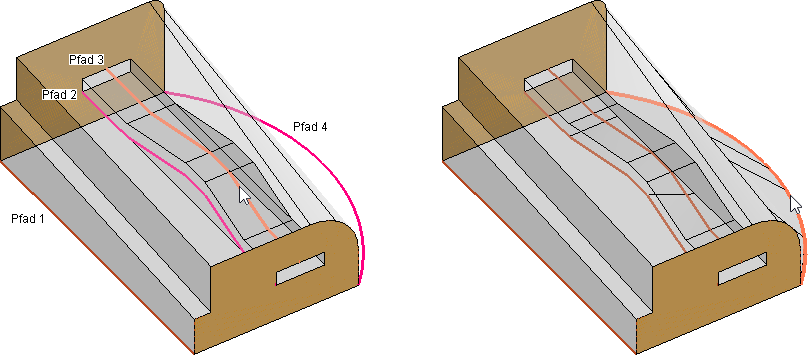

Nachdem Sie die Funktion eingeschaltet haben, selektieren Sie beide Profile und klicken zuerst den richtungsweisenden Pfad an (im Beispiel Pfad 1). Dieser muss planar, d.h. in der X-/Y-Ebene des aktiven Koordinatensystems, liegen.
Beide Profile werden entlang dieses Pfades miteinander verschmolzen.
Hiernach wählen Sie alle weiteren Pfade. Die Verschmelzung ändert sich entsprechend des gewählten Pfads.

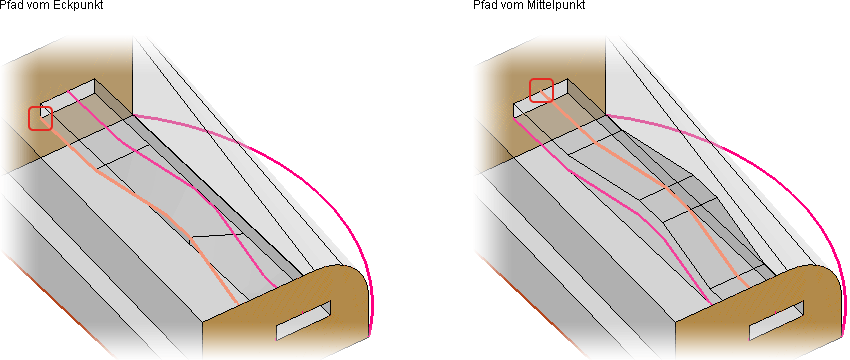

Beginnt der Pfad an einem Eckpunkt (im Beispiel Pfad 2), werden die Profile nur in diesem einem Punkt verschmolzen.
Beginnt der Pfad am Mittelpunkt einer Kante (im Beispiel Pfad 3), wird die gesamte Kante beider Profile verschmolzen.
Zusatzleiste
Bevor Sie die Erzeugung beenden, können Sie über die Zusatzleiste sowie das Kontextmenü die Einstellungen analog der Funktion Quader für die 3D-Geometrie bestimmen.

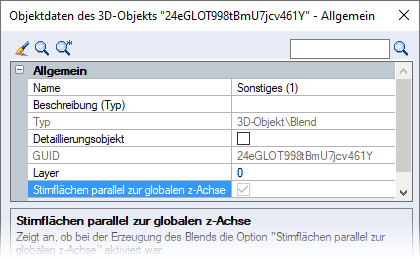

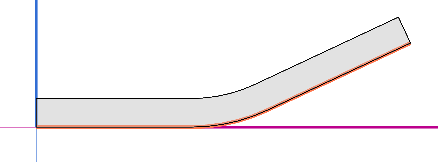

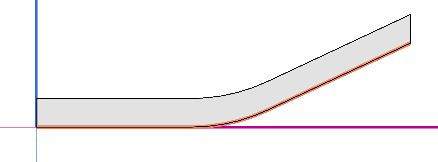

 | Stirnflächen parallel zur globalen z-Achse Blend mit seinen Stirnflächen parallel zur z-Achse erzeugen, ein-/ausschalten eingeschaltet Blend wird mit seinen Stirnflächen parallel zur z-Achse erzeugt  ausgeschaltet Blend wird mit seinen Stirnflächen orthogonal zum Pfad erzeugt  In den Objektdaten des Blends wird zur Info über die Eigenschaft Stirnflächen parallel zur globalen z-Achse angezeigt, ob beim Erzeugen des Blends die Funktion ein- bzw. ausgeschaltet war.  |
