Profile entlang Eingabe
Registerkarte Objekte > Gruppe 3D-Objekte
 | Profile entlang Eingabe extrudieren (O) |

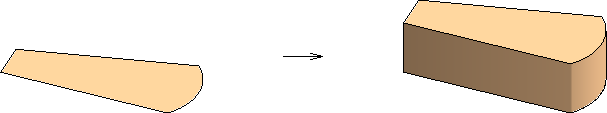

Über das Sweep-Verfahren können Sie ein Profil (siehe Funktion Im Modell erzeugen) in Richtung der z-Achse (immer bezogen auf die x-/y-Achse des Profils) extrudieren.
Fahren Sie ein zu extrudierendes Profil im Modell an oder öffnen Sie das Profil über die Verwaltung.
Identifizieren Sie das Profil und bestätigen mit Rechtsklick und Weiter. Bestimmen Sie den Bezugspunkt und extrudieren frei oder durch Eingabe eines Werts.

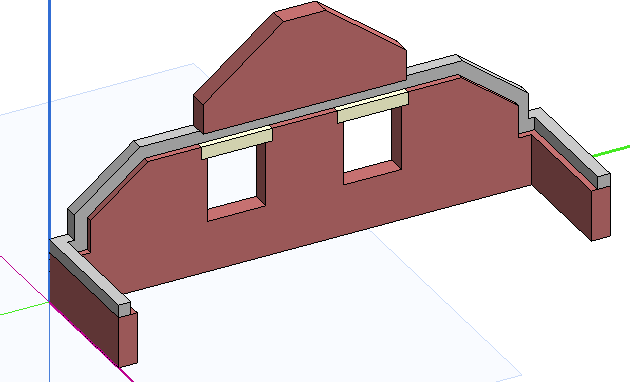

Sie können ein Profil auch direkt entlang einer Bauteilkante ziehen oder über eine Koordinateneingabe bestimmen.
Fahren Sie ein zu extrudierendes Profil im Modell an oder öffnen Sie das Profil in der Verwaltung.
Entspricht das Sweep-Objekt in den Abmessungen nicht Ihren Vorstellungen, können Sie die Fläche des Profils über die Griffpunkte neu bestimmen.
Zusatzleiste
Nachdem Sie ein zu extrudierendes Profil in der Verwaltung gewählt haben, wird die Zusatzleiste um Optionen erweitert:
Hier nicht erläuterte Einstellungen können Sie analog der Funktion Quader bestimmen.
Siehe hierzu:
Profile öffnen
Profile um x-Achse spiegeln, Profile um y-Achse spiegeln
Profile in 90°-Schritten drehen
Transformation der Profile zurücksetzen
Profil neu platzieren
Letzten Punkt löschen (Rücktaste)
Polygonal, Bogen tangential vom Anfangspunkt erzeugen
Profile um x-Achse spiegeln, Profile um y-Achse spiegeln
Profile in 90°-Schritten drehen
Transformation der Profile zurücksetzen
Profil neu platzieren
Letzten Punkt löschen (Rücktaste)
Polygonal, Bogen tangential vom Anfangspunkt erzeugen
Nachdem Sie ein zu extrudierendes Profil im Modell identifiziert und die Auswahl mit Rechtsklick und Weiter bestätigt haben, wird die Zusatzleiste um Optionen erweitert:
Hier nicht erläuterte Einstellungen können Sie analog der Funktion Quader bestimmen.
Siehe hierzu:
Profil neu platzieren
Letzten Punkt löschen (Rücktaste)
Polygonal, Bogen tangential vom Anfangspunkt erzeugen
Letzten Punkt löschen (Rücktaste)
Polygonal, Bogen tangential vom Anfangspunkt erzeugen

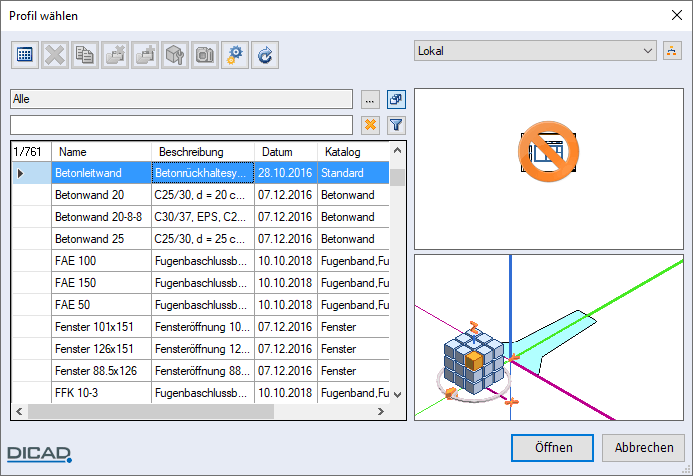

 | Profile öffnen Profil wählen  |
Bevor Sie den Bezugspunkt des Pfades (siehe Funktion Pfad) bestimmen, können Sie über die Zusatzleiste sowie das Kontextmenü folgende Einstellungen bestimmen:

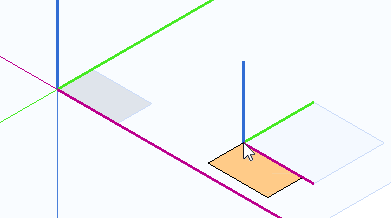

 | Profile um x-Achse spiegeln, Profile um y-Achse spiegeln Profil um dessen x- und y-Achse spiegeln   |

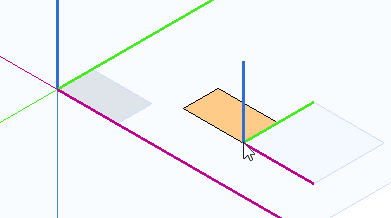

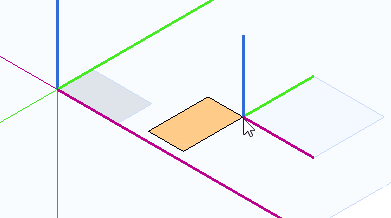

 | Profile in 90°-Schritten drehen  |
 | Transformation der Profile zurücksetzen Bei Transformation auf alte Lage zurücksetzen |

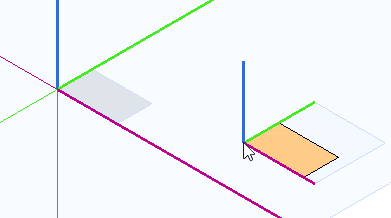

 | Profil neu platzieren Nachdem Sie ein zu extrudierendes Profil im Modell identifiziert und die Auswahl mit Rechtsklick und Weiter bestätigt haben, können Sie nach Einschalten der Funktion die Lage des Profils ändern:   Die neue Lage können Sie frei oder durch die Eingabe eines Werts bestimmen. |
 | Letzten Punkt löschen (Rücktaste) |
 | Polygonal, Bogen tangential vom Anfangspunkt erzeugen Nachdem Sie den ersten Punkt des Pfades bestimmt haben, können Sie für die Eingabe weiterer Punkte zwischen einem polygonalen oder bogenförmigen Verlauf des Pfades wählen. |
Info |
|---|
 Der Pfad muss senkrecht innerhalb oder außerhalb zum Profil beginnen.Der Pfad muss nicht in einer Ebene, sondern kann frei im Raum liegen. |
 | Bogen tangential zwischen zwei Punkten erzeugen |
 | Bogen |
 | Bogen tangential zum Endpunkt erzeugen |
 | Bogen über Winkeleingabe erzeugen |
 | Bogen umkehren |
