Treppe
Registerkarte Objekte > Gruppe 3D-Objekte
 | Eine Treppe oder Treppenhaus erstellen und ins Modell einfügen |
Dialoggeführt können Sie drei einläufige Treppenarten erstellen oder ein Treppenhaus planen.
Gerade Treppe  | Viertelgewendelte Treppe  |

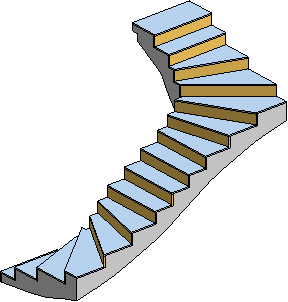

Zweimal viertelgewendelte Treppe
Treppenhaus
Umschalticon
Sie können über das Umschalticon zwischen den Optionen Gerade Treppe, Gewendelte Treppen und Doppelt gewendelte Treppen sowie Treppenhaus wählen.
Klicken Sie eine dieser Optionen, öffnet sich zunächst der Windows-Dialog Speichern unter mit einem vorgeschlagenen Namen, z.B. Treppe (1). Bestätigen Sie diesen Namen, öffnet sich anschließend der Dialog mit den Einstellungen (siehe Einstellungen für Treppen und Einstellungen für das Treppenhaus).
Nach Bestätigen der Einstellungen bestimmen Sie den Bezugspunkt zum Platzieren des Flex-Bauteils.

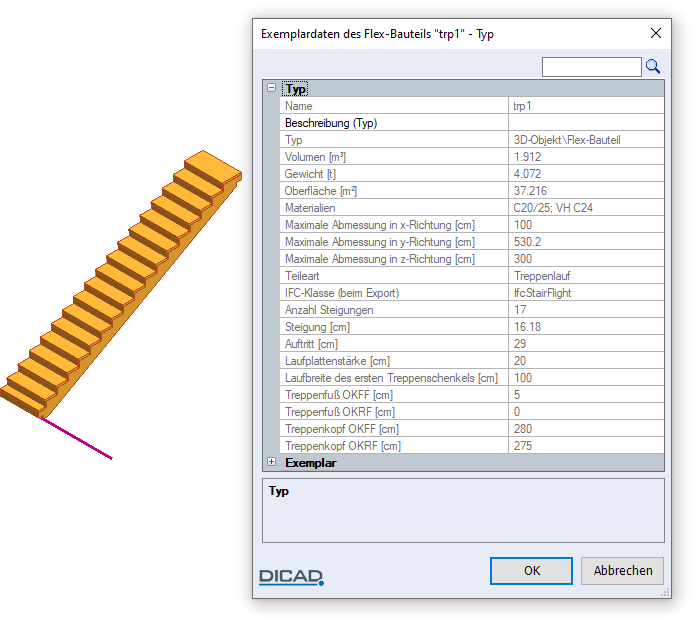

Über einen Doppelklick auf die Treppe öffnet sich die Dialogbox mit den Exemplardaten der Treppe:
Typdaten der Treppe können Sie über Variablen in den Plan übernehmen (siehe STRAKON-Variablen, Variablen für 3D-Beschriftungsvorlagen / Plantexte).
Info |
|---|
SMD-/STR-Datei Jede erzeugte Treppe besteht auf Betriebssystemebene aus den Dateien *.smd (3D-Datei) und *.str (Datei der Einstellungswerte). Ausnahme: Wird die Geometrie der Treppe beim Korrigieren (Flex-Bauteile > Korrigieren > Bauteil), z.B. Bezugspunkt neu setzen, im Modell geändert und gespeichert, wird die STR-Datei gelöscht. Den ursprünglichen Zustand der Treppe inkl. STR-Datei können Sie über die Projekteinstellungen archivieren lassen. Nur Treppen mit der STR-Datei können Sie nachträglich über den Einstellungsdialog ändern. Den Katalog für die Treppe können Sie hier unabhängig der Funktion Flex-Bauteile zuweisen. |

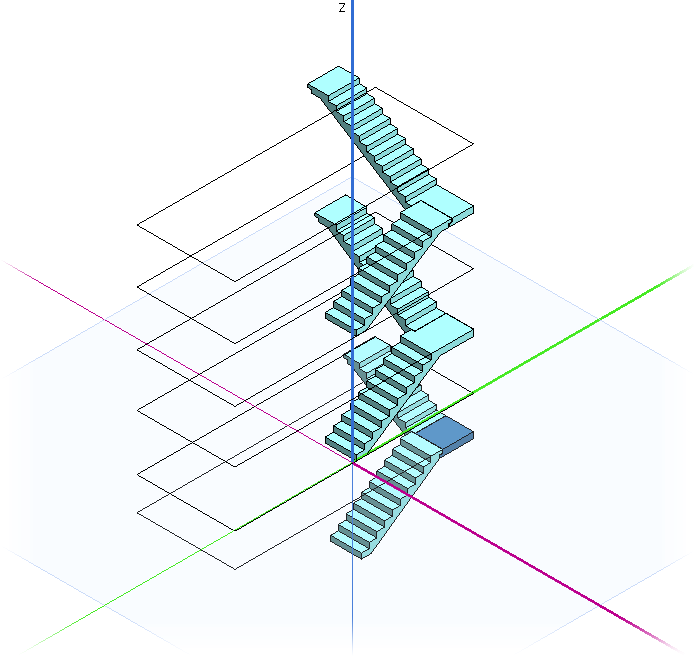

Treppenhaus
Ist der Name des Treppenhauses bestimmt, öffnet sich die Dialogbox der Geschosse mit den Einstellungen für das Treppenhaus.
Wird der Dialog verlassen, wird das Treppenhaus als Flex-Bauteil mit darin enthaltenen einzelnen Flex-Bauteilen der Treppenläufe und Podeste angelegt.
Die Dateinamen setzen sich wie folgt zusammen:
Typ | Name | Flex-Bauteil-Datei | Dialog (Datei der Einstellungswerte) |
Treppenhaus | xyz | *.smd | *.stm |
Treppe | xyz.Stairx1.x2 x1: Geschoß-Nr. x2: Lfd-Nr. im Geschoß | *.smd | *.str |
Podest | xyz.Landingx1.x2 | *.smd | - |
Info |
|---|
STM-Datei Zur Weitergabe reicht die Datei der Einstellungswerte *.stm des Treppenhauses. Diese Datei wird auf dem nächsten Rechner als Vorlage-Datei geöffnet, mit OK bestätigt und somit alle Flex-Bauteile erzeugt. Jede erzeugtes Treppenhaus besteht auf Betriebssystemebene aus den Dateien *.smd (3D-Datei) und *.stm (Datei der Einstellungswerte). Ausnahme: Wird das Treppenhauses über die Funktion Bearbeiten (Registerkarte Bauteile > Gruppe Ändern) geändert, wird die STM-Datei gelöscht. Den ursprünglichen Zustand des Treppenhauses können Sie über die Projekteinstellungen archivieren lassen. |
