Wandöffnung
Registerkarte Objekte > Gruppe 3D-Objekte

Wandöffnung

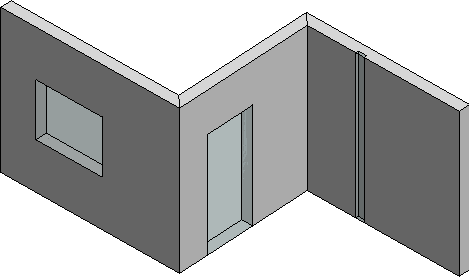

Wandöffnung (Fenster, Tür, Schlitz oder Durchbruch) in eine vorhandene Wand einbauen
Analog den Wänden (siehe Funktion Wand) bauen Sie Wandöffnungen über ein Profil ein. Zum Einbau einer Wandöffnung, wählen Sie ein Profil aus der Verwaltung, erzeugen ein neues Profil über den Profil-Editor oder wählen eine der Standardöffnungen wie z.B. Fenster, Tür, Schlitz oder Durchbruch.
Beim Einbau der Wandöffnung zeigt eine orangefarbige Linie den Abstand zwischen Nullpunkt der Wand und Einbaupunkt der Öffnung an. Einbaupunkte können Sie an den Wandkanten fangen.
Wandöffnungen werden wie Abzugsobjekte transparent angezeigt, jedoch in Grau, um diese unterschiedlich zu den Abzugsobjekten darzustellen.
Nach der Erzeugung der Wandöffnung können Sie die Darstellung der Wandöffnung ausblenden (siehe Funktion Abzugsobjekte / Wandöffnungen).

Info
Beim Einbau von Öffnungen über Profile können Sie die Brüstungshöhe und optional eine Tiefe bestimmen.
Während der Eingabe können Sie durch Drücken der Taste [E] oder über die Schaltfläche Ansicht fixieren in der Statusleiste die Fixierung jederzeit aus-/einschalten. Nach Beenden der Eingabe wird die Fixierung automatisch aufgehoben.
Einen schnellen Wechsel in die Funktion Wandöffnung mit direkter Übernahme der Parameter können Sie über den SmartClick ausführen (siehe Bedienungsmöglichkeiten im Cube, SmartClick).
Siehe hierzu:

Zusatzleiste
Tür
Zusatzleiste
Durchbruch
Zusatzleiste
Funktionen in dieser Zusatzleiste:

Fenster / Tür / Schlitz / Durchbruch
Umschalticon
Wandöffnung wählen

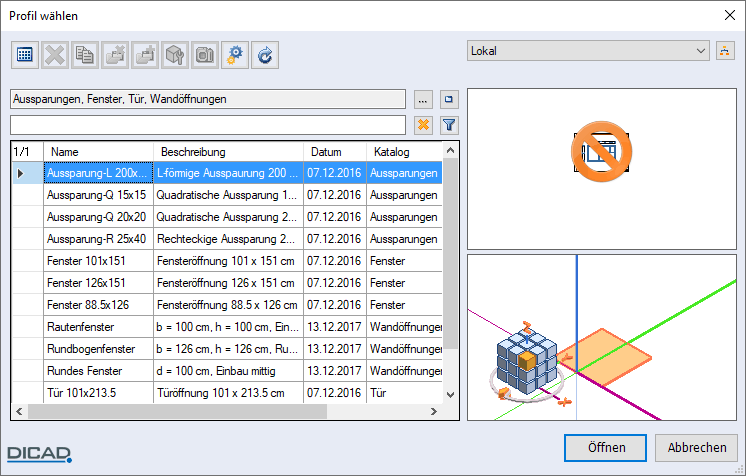

Profil öffnen
Verwaltung der Wandöffnungsprofile

Links, ...
Lage (Links, Mitte, Rechts) des Einbaupunkts für die Standardöffnungen Fenster, Tür und Schlitz wechseln

Unten nah, ...
Bezugspunkt (Unten nah, Unten fern, Zentral, Oben nah, Oben fern) der Eingabelinie für den Durchbruch wechseln

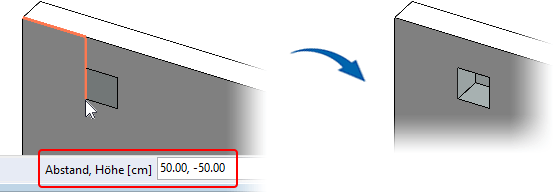

Bestimmen Sie den Bezugspunkt und geben dann in der Statusleiste die Lage des Durchbruchs über den Abstand und die Höhe vom Bezugspunkt ein. Die Breite und Höhe des Durchbruchs bestimmen Sie in der Zusatzleiste.

b ...
Breite

h ...
Höhe

BRH ...
Brüstungshöhe
Brüstungshöhe für Fenster bestimmen

Öffnungstiefe eingeben
Für Standard- und Profilöffnungen die Eingabe einer Tiefe, z.B. Heizungsnische, ein-/ausschalten

Tiefe ...
Tiefe

Einbauteil einbauen

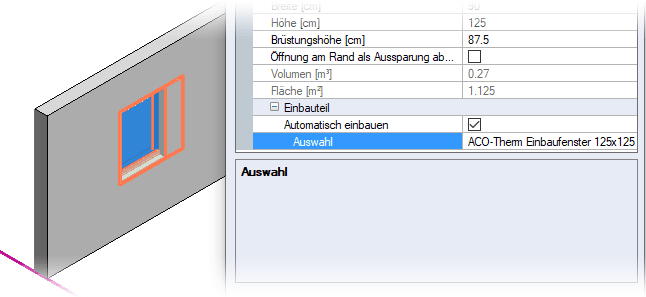

Zusätzlich zum Einbau einer Öffnung automatisch ein Einbauteil miteinbauen, z.B. ein ACO-Therm Einbaufenster oder eine Holzabschalung, ein-/ausschalten
Der Einbaupunkt ist die linke untere Ecke der Öffnung auf der Wandseite, auf der Sie die Öffnung eingeben. Die Abmessungen von Öffnung und Einbauteil sind bei einem Standard-Einbauteil unabhängig voneinander.


ausgeschaltet

eingeschaltet

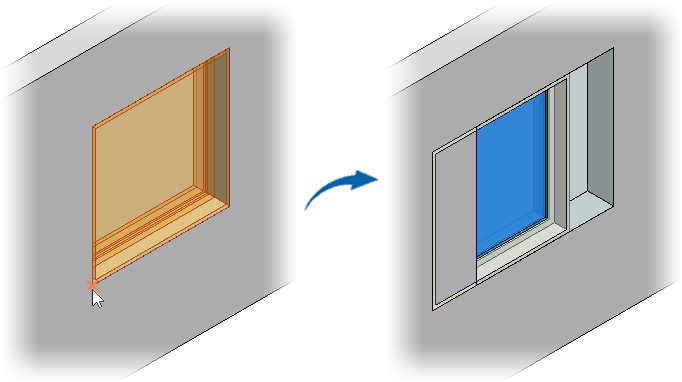

Über einen Doppelklick können Sie das Einbauteil über die Objektdaten durch ein anderes Einbauteil ersetzen, um z.B. ein größeres Fenster einzubauen.

Die Abmessungen der Wandöffnung ändern sich hierbei nicht. Diese können Sie dann entweder über die Objektdaten oder über die Griffpunkte an das Einbauteil anpassen.
Bauen Sie ein parametrisiertes Profil-Einbauteil ein, wird dieses an die Größe der Wandöffnung angepasst.

Wichtig

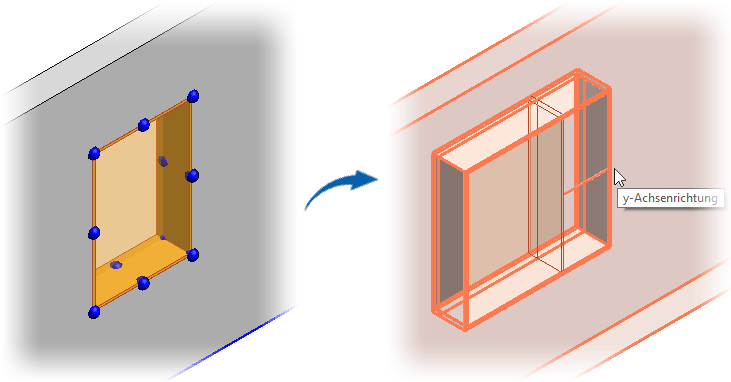

Beim Einbau eines parametrisierten Profil-Einbauteils wird dessen y-Achse in Richtung der Wandtiefe ausgerichtet.

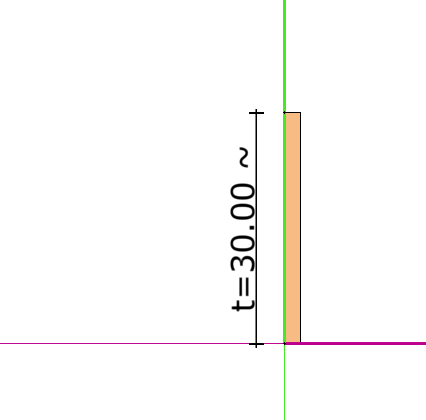

Das Einbauteil passt sich nur dann auf die Tiefe der Wand an, wenn es bei der Erzeugung in positiver Richtung der y-Achse ausgerichtet ist und ein 3D-Maß mit der Beschriftung "t" vorhanden ist.

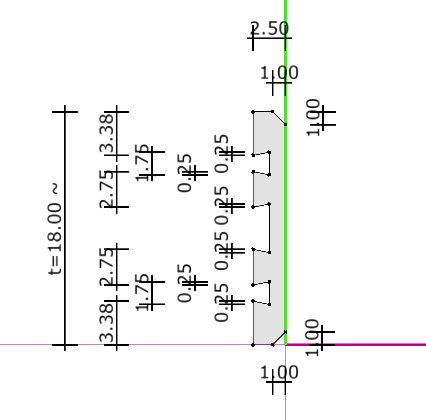

Beispiel: Profil ist in positive x-Richtung erzeugt.

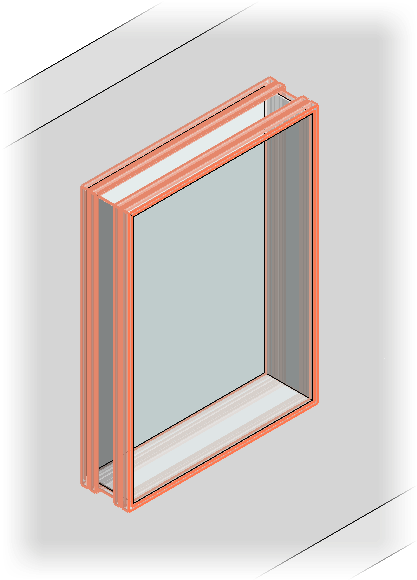

Einbauteil: Holzabschalung an Öffnungen

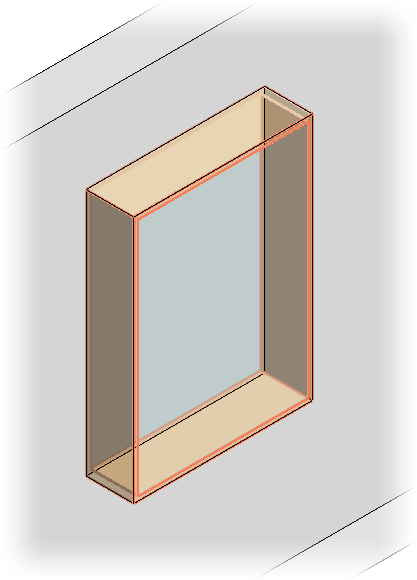

Das Einbauteil liegt innerhalb der Öffnung. Das lichte Maß der Öffnung verringert sich um das Zweifache der Dicke des Einbauteils.


Beispiel: Profil ist in negative x-Richtung erzeugt.
Einbauteil: FZA an Öffnungen
Das Einbauteil liegt außerhalb der Öffnung. Das lichte Maß der Öffnung bleibt erhalten.


Möchten Sie die Abmessungen der Öffnung ändern, passt sich die Größe des parametrisierten Einbauteils automatisch an die Wandöffnung an. Hierbei wird automatisch auch die Dicke des Einbauteils mitgeändert, z.B. bei Änderung der Wandstärke.


Einbauteil bearbeiten
Über den Selektionsmodus (Shift+A) Mittel (Registerkarte Start > Gruppe Selektion) können Sie ein Einbauteil selektieren und anschließend über die Bearbeiten > Gruppe Transformieren > Funktion Verschieben über einen Bezugspunkt ohne Raster frei verschieben.
Über den Selektionsmodus Grob wird die Wandöffnung und das Einbauteil selektiert, die Sie dann gemeinsam verschieben können.

Einbauteil auswählen

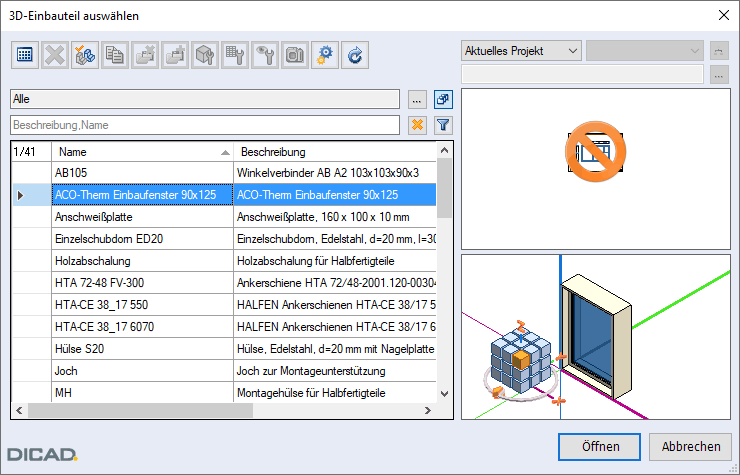

Wählen Sie ein Einbauteil aus der Verwaltung (siehe 3D-Einbauteile, Funktion Verwaltung):

Verlegung an Unterkante
Parametrisiertes Profil-Einbauteil für die Tür auch an der Unterkante verlegen, d.h. an allen vier Seiten der Wandöffnung, ein-/ausschalten


ausgeschaltet

eingeschaltet

Standard Referenzpunkt / Automatischer Referenzpunkt / Benutzerdefinierter Referenzpunkt
Umschalticon
Über den Standard Referenzpunkt bauen Sie die Öffnung über einen Abstand vom Nullpunkt der Wand ein.

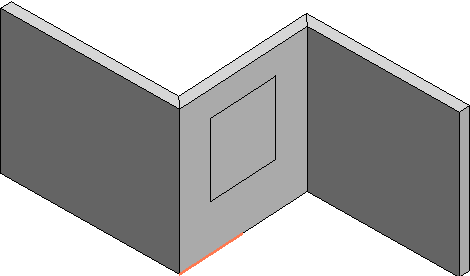

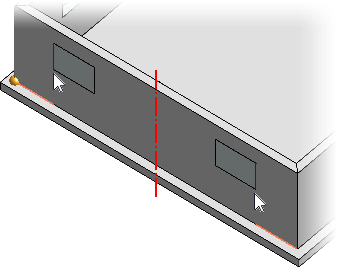

Schalten Sie Automatischer Referenzpunkt ein, können Sie ohne großen Rechenaufwand eine Öffnung am gegenüberliegenden Wandende einbauen. Beim Überfahren der Wandmitte mit dem Cursor wechselt der Referenzpunkt automatisch die Seite und Sie können den Abstand bestimmen.

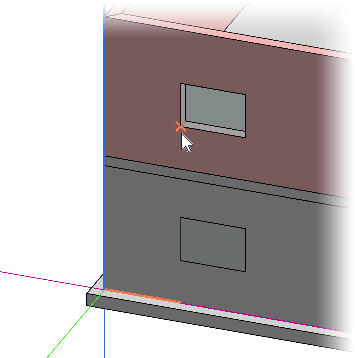

Benutzerdefinierter Referenzpunkt
1. Klicken Sie den benötigenden Referenzpunkt auf der Wand und bestimmen dazu den Abstand.
2. Durch Drücken der Taste [b] fixieren Sie die Wand für den Einbau und können den Einbaupunkt über andere Objekte, z.B. Wand im Obergeschoss, bestimmen.
Einstellungen der Wandöffnung (Zusatzleiste) laden / speichern

Set laden (<)
Einstellungen der Zusatzleiste aus einem Set laden (siehe Einstellungen der Zusatzleiste laden / speichern)

Set speichern (Shift + <)
Einstellungen der Zusatzleiste in ein Set speichern (siehe Einstellungen der Zusatzleiste laden / speichern)
Wandöffnung über Objektdaten ändern

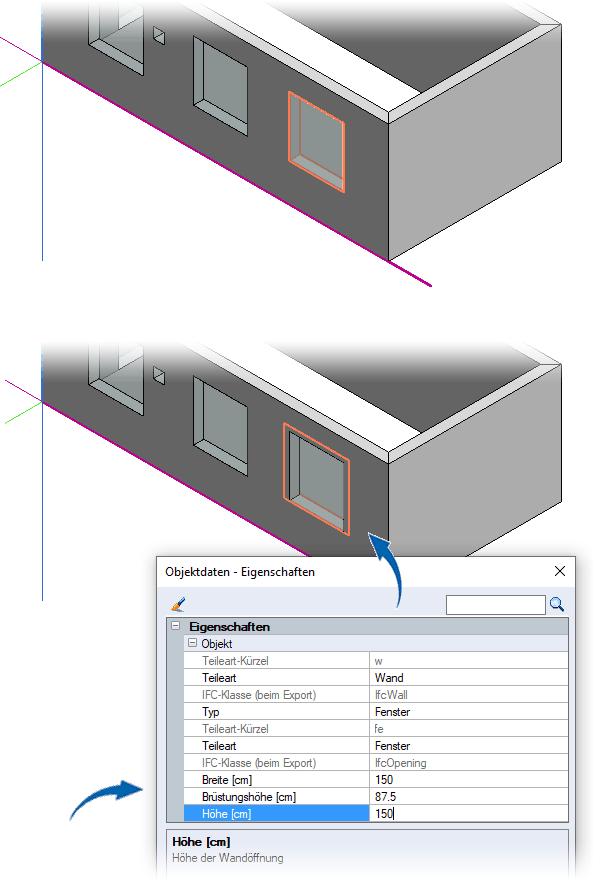

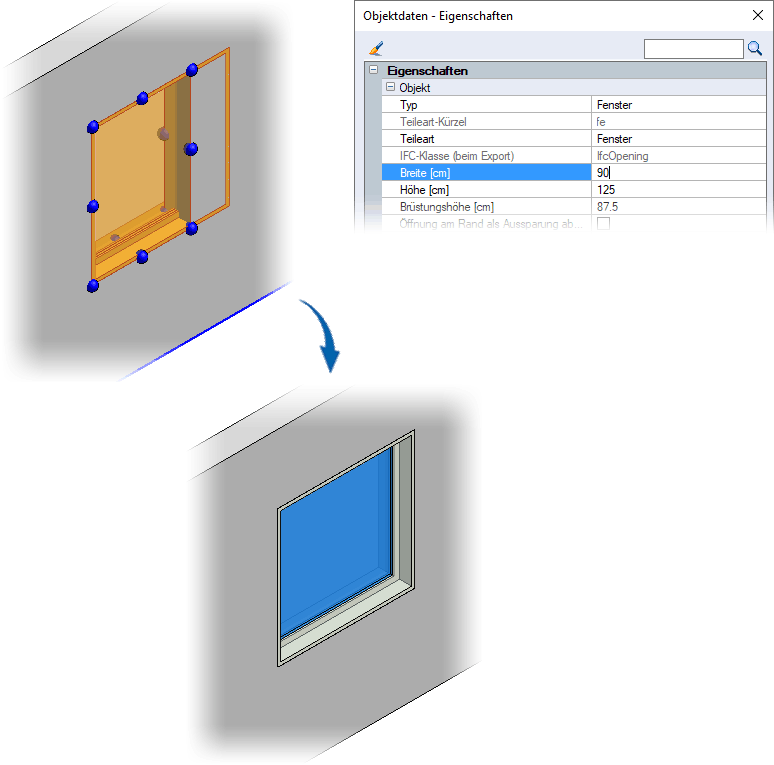

Für eine Wandöffnung können Sie über die Objektdaten den Typ wechseln sowie auch die Größe der Öffnung ändern. Über einen Doppelklick auf die Öffnung können Sie in den Eigenschaften über die Breite, Brüstungshöhe und Höhe die Abmessung ändern:
Während Sie die Werte neu bestimmen, wird in Echtzeit die orangefarbige Markierung der Wandöffnung entsprechend angepasst. Die Breite ändert sich hierbei gleichmäßig auf beide Seiten.

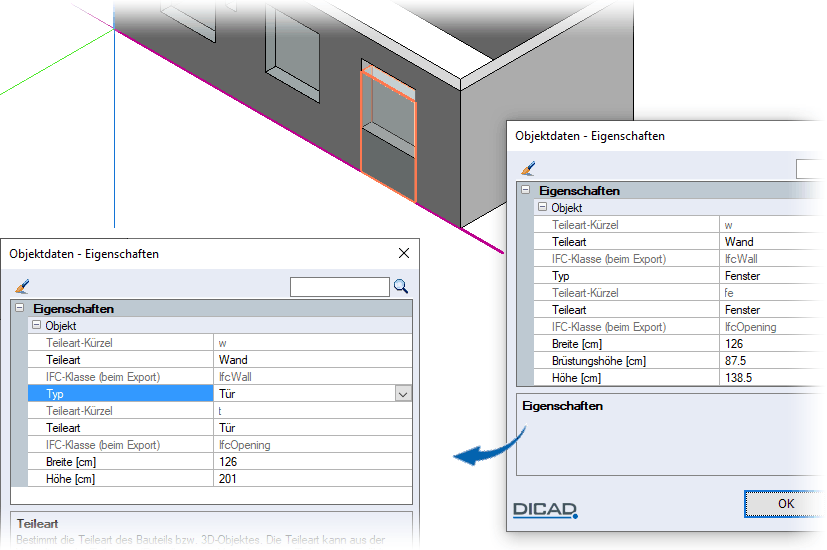

Ohne ein Fenster zu löschen und dann eine Tür neu einzubauen, können Sie auf diese Art auch z.B. aus einem Fenster eine Tür machen, indem Sie den Werte der Brüstungshöhe auf 0 setzen sowie die Höhe anpassen und den Typ von Fenster auf Tür ändern.
Für den Typ können Sie alle Wandöffnungen wählen, die Sie in eine Wand einbauen können:
