Wand

Wand über ein zu extrudierendes Profil erzeugen

Wand über ein Wand-Profil mit Bemaßung erzeugen

Registerkarte Objekte > Gruppe 3D-Objekte

Wand (W)

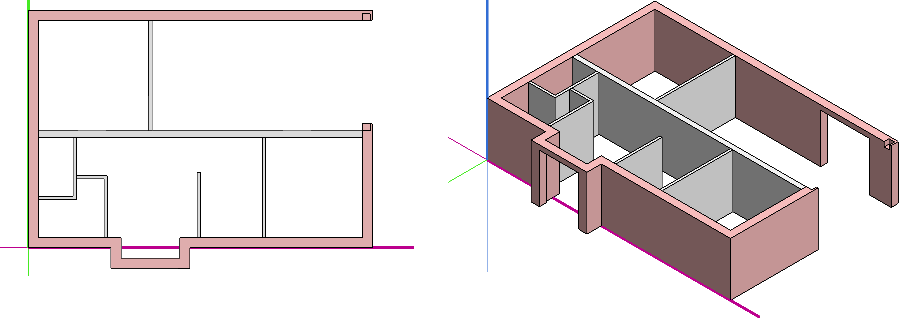

Für das Modellieren von Gebäuden verwenden Sie einfach und schnell ein- und mehrschichtige Wände.

Nach Klicken der Funktion Wand wird, sofern die Funktion Planare Draufsicht ein-/ausschalten eingeschaltet ist, die Draufsicht fixiert. D.h. der Blickwinkel ist fest und kann nicht aus Versehen durch einen Mausklick verändert werden.

Während der Eingabe können Sie durch Drücken der Taste [E] oder über die Schaltfläche Ansicht fixieren in der Statusleiste die Fixierung jederzeit aus-/einschalten. Nach Beenden der Eingabe wird die Fixierung automatisch aufgehoben.

Ein direkter Wechsel in die Funktion Wand mit direkter Übernahme der Parameter z.B. Material, Wandstärke usw. sowie des Profils der angeklickten Wand ist über den SmartClick möglich (siehe Bedienungsmöglichkeiten im Cube, SmartClick).

Siehe hierzu:

Eingabeart für die Wand wählen
Einstellungen der Wand (Zusatzleiste) laden / speichern
Automatische Wandverbindung als T- bzw. Kreuz-Stoß
Gebogene Wand / gerade Wand nachträglich ändern
Wände korrigieren

Zusatzleiste

Funktionen in dieser Zusatzleiste:

	Profil öffnen Verwaltung der Wand-Profile (siehe Wandprofil aus der Verwaltung öffnen)

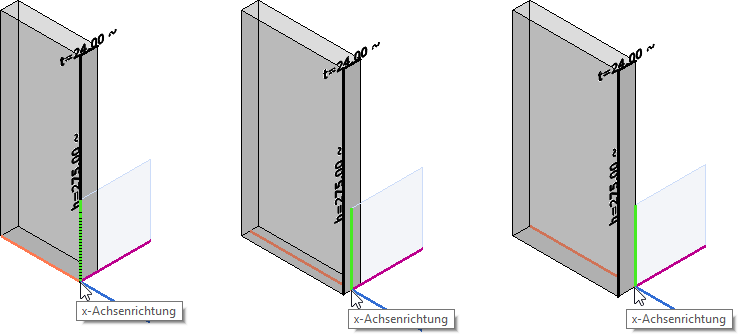

	Links / Mitte / Rechts Umschalticon Lage der Wandeingabelinie wechseln Nur bei der voreingestellten Standard-Wand können Sie während der Eingabe die Lage der Wandeingabelinie wechseln. (Beim Starten der Funktion Wand ist diese einschalige Wand voreingestellt.) Erzeugen Sie eine Wand über ein zu extrudierendes Profil (siehe Wand über ein zu extrudierendes Profil erzeugen), ist ein Wechsel der Wandeingabelinie nicht möglich.
	Letzten Punkt löschen (Rücktaste)

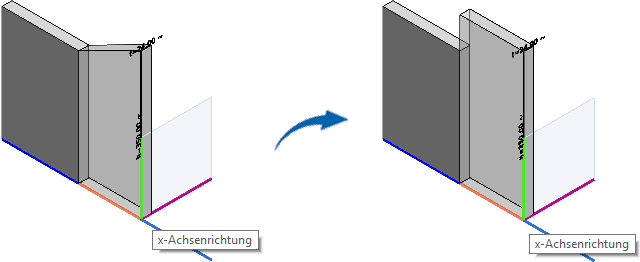

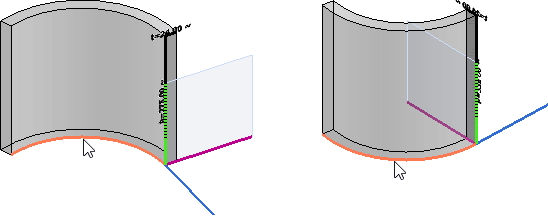

	Änderung an Anfang und Ende, ein/aus Während der Eingabe das Anfangsprofil der Wand ändern Nachdem Sie eine neue Wandhöhe über h ... bestimmt haben und dann die Funktion klicken, ändert sich das Anfangsprofil der Wand. Klicken Sie die Funktion nochmals, wird das Anfangsprofil wieder zurückgesetzt.
	Gehrung / Stoßverbindung 1 / Stoßverbindung 2 / Keine Verbindung Umschalticon Wandverbindung wählen, z.B. Stoßverbindung 1 oder Stoßverbindung 2

	Material festlegen Erläuterung, siehe Funktion Quader, Material festlegen
	Teileart festlegen Erläuterung, siehe Funktion Quader, Teileart festlegen

t ...	Wandstärke

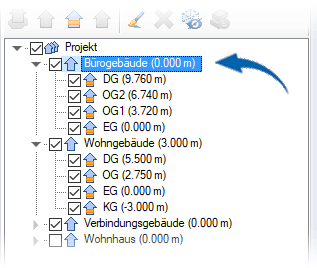

	Wandhöhe / Höhenkoten auf Stockwerkebene / Höhenkoten auf Gebäudeebene Umschalticon Eingabemodus wählen (siehe auch Funktion Stütze, Eingabemodus wählen): Zusatzleiste Die Höhe der Wand ergibt sich aus der Eingabe der Unterkante UK / Oberkante OK. Der Einbau der Wand bezieht sich auf die Z-Koordinate der lokalen (aktiven) Stockwerks- bzw. Gebäudeebene.
h ...	Wandhöhe

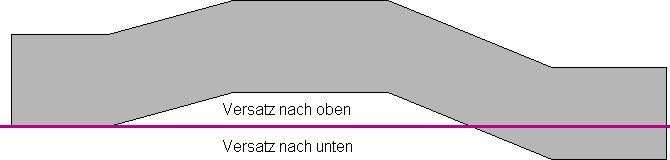

...	Vertikaler Versatz Sie können bei der Standard-Wand bestimmen, dass die Unterkante der Wand z.B. 50 cm über der Ebenen bzw. über die Eingabe eines negativen Werts, -25 cm unter der Ebenen liegt.
...	Horizontaler Versatz (Diese Funktion erscheint, wenn die Funktion Wandhöhe eingeschaltet ist.) Zur gewählten Wandeingabelinie Links bzw. Rechts einen horizontalen Versatz bestimmen
	Planare Draufsicht ein-/ausschalten Durch Einschalten der Funktion wird das Modell auf die Sicht von oben gedreht. D.h. die Eingabe erfolgt in der X-/Y-Ebene des aktiven Koordinatensystems und nicht in der Perspektive. Nach einem Wechsel aus einer anderen Funktion in die Funktion Wand, wird diese immer mit dem Status (ein-/ausgeschaltet) der zuletzt gewählten Einstellung aufgerufen.

Standardwand / Doppelwand / Massivwand / Isowand

Umschalticon

Wandtyp wählen

Standardwand

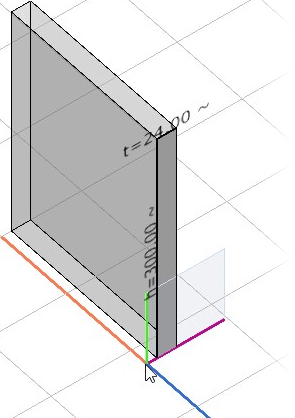

Standardwand erzeugen

Für das Erzeugen einer elementierten Wand wird nach folgenden Wandtypen unterschieden:

Doppelwand

Erläuterung hierzu siehe Kapitel Halbfertigteile, Doppelwand erzeugen

Massivwand

Isowand

Eingabeart für die Wand wählen

In der jeweiligen Eingabeart können Sie das Wandpolygon über Punkte oder durch die Eingabe eines Werts bestimmen.

Die Eingabe des Wandpolygons beenden Sie mit Rechtsklick.

	Polygonal Anfangspunkt der Wandeingabelinie und Endpunkt bestimmen
	Bogen Anfangs- und Endpunkt sowie Stichmaß des Bogens bestimmen

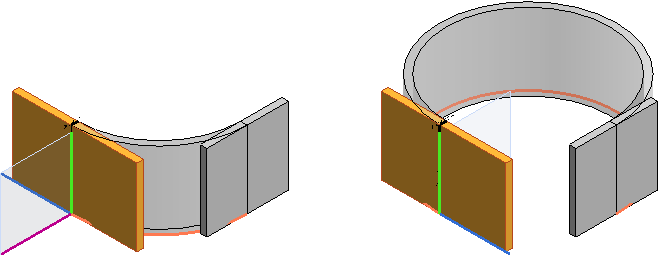

	Bogen über Winkeleingabe erzeugen Mittelpunkt, Radius, Startwinkel und (Differenz-) Winkel des Bogens bestimmen Durch die Eingabe weiterer (Differenz-) Winkel und ggf. geänderter Parameter (Dicke, Höhe usw.) wird der Bogen erweitert. Über Rechtsklick beenden Sie die Eingabe.
	Bogen tangential zum Endpunkt erzeugen Definieren Sie den Anfangspunkt der Wandeingabelinie des Bogens und den Endpunkt tangential an einer 2D-Linie, ein 3D-Objekt oder einer Wand.

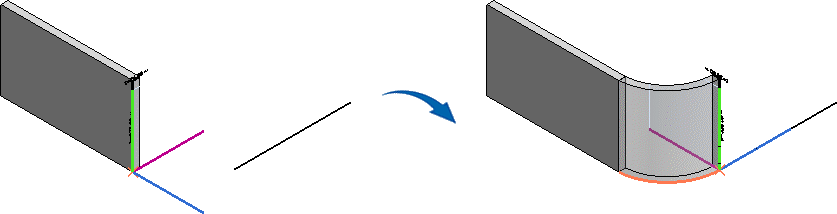

	Bogen tangential zum Anfangspunkt erzeugen Nachdem Sie den Endpunkt einer polygonalen Wand bestimmt haben, können Sie für die weitere Eingabe einen Bogen eingeben.

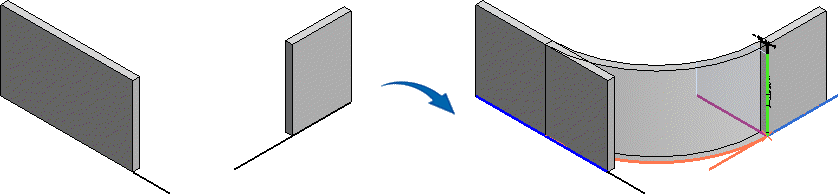

	Bogen tangential zwischen zwei Punkten erzeugen Definieren Sie den Anfangs- und Endpunkt von 2D-Linien, 3D-Objekten oder Wänden, an den der Bogen tangential erzeugt werden soll.

Bogen umkehren

Bevor Sie den zweiten Bogenpunkt bzw. die Lage des Bogens bestimmen, können Sie den Bogen spiegeln.

Wandrechteck erstellen

Einstellungen der Wand (Zusatzleiste) laden / speichern

	Set laden (<) Einstellungen der Zusatzleiste aus einem Set laden (siehe Einstellungen der Zusatzleiste laden / speichern)
	Set speichern (Shift + <) Einstellungen der Zusatzleiste in ein Set speichern (siehe Einstellungen der Zusatzleiste laden / speichern)

Automatische Wandverbindung als T- bzw. Kreuz-Stoß

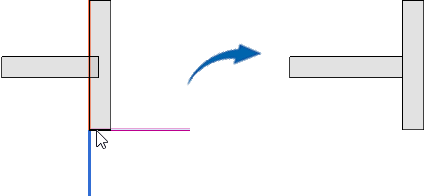

Führen Sie bei der Wandeingabe die Stirnseite der neuen Wand nicht vollständig durch die bestehende Wand, wird automatisch immer ein T-Stoß erzeugt:

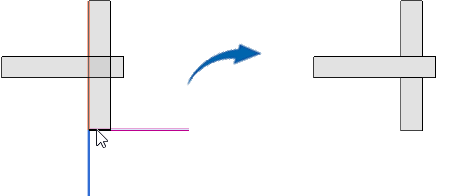

Führen Sie bei der Wandeingabe die Stirnseite der neuen Wand vollständig durch die bestehende Wand, werden die Wände über einen Kreuzstoß verbunden:

Gebogene Wand / gerade Wand nachträglich ändern

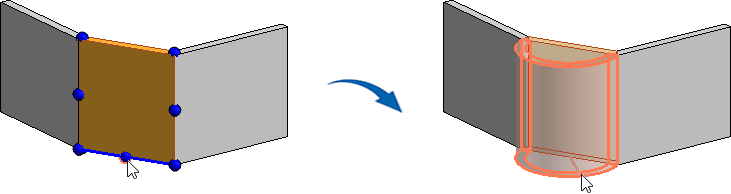

Nachträglich können Sie aus einer gebogenen Wand eine gerade Wand erstellen. Schalten Sie die Griffpunkte ein und selektieren die Wand. Jetzt können Sie an der Wandunterkante durch Anklicken des Mittelpunkts und anschließendem Ziehen einen Bogen bestimmen. Die Wand kann nach innen bzw. außen gebogen werden. Ebenso können Sie aus einer gebogenen Wand eine gerade Wand erstellen.

Wände korrigieren

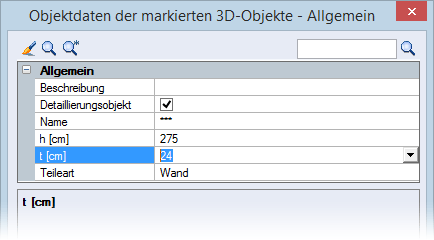

Über die gemeinsamen Objektdaten können Sie die Abmessungen von Wänden ändern, z.B. die Wandstärke von 24 cm auf 11,5 cm ändern.

Selektierte Wände können Sie auch über die Griffpunkte bearbeiten.

Über die Registerkarte Bearbeiten > Gruppe Wände können Sie nachträglich Wandverbindungen erzeugen oder ändern, Knicke und Sprünge in einer Wand definieren sowie Wandöffnungen bearbeiten.
