Verlegefeld bearbeiten
Siehe hierzu:
Bereich eines Verlegefeldes bearbeiten
Um einen Bereich in einem Verlegefeld zu bearbeiten, wählen Sie den Selektionsmodus (Shift+A) Mittel (Registerkarte Start > Gruppe Selektion).

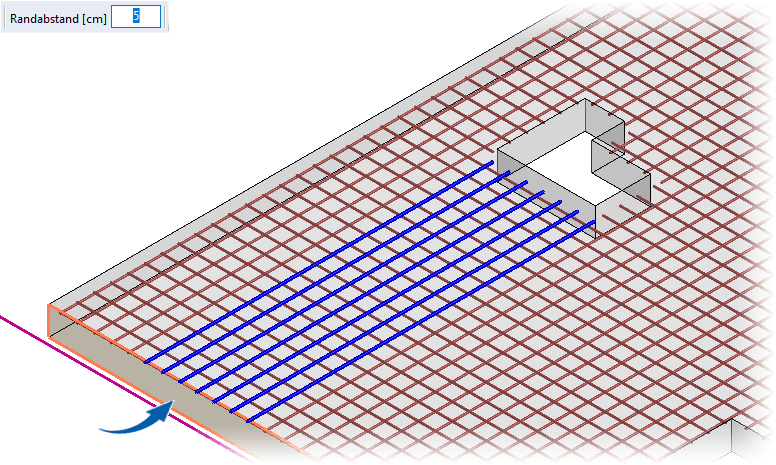

Nach der Selektion des Bereiches klicken Sie die Bearbeitungsfunktion, z.B. Randabstand, Haken oder Schenkel. Analog den Bearbeitungsfunktionen erfolgt der weitere Ablauf, siehe Bearbeiten allgemein.
Über eine Mehrfachselektion von Bereichen können Sie, z.B. den Randabstand verschiedener Verlegungen gleichzeitig ändern.
Auch können Sie für den gewählten Bereich die Eisen- und Übergreifungslängen für Stabstahl größer als die maximale Lieferlänge eingeben und korrigieren. Hierzu erfolgt der Ablauf analog der Funktion Maximale Lieferlänge.

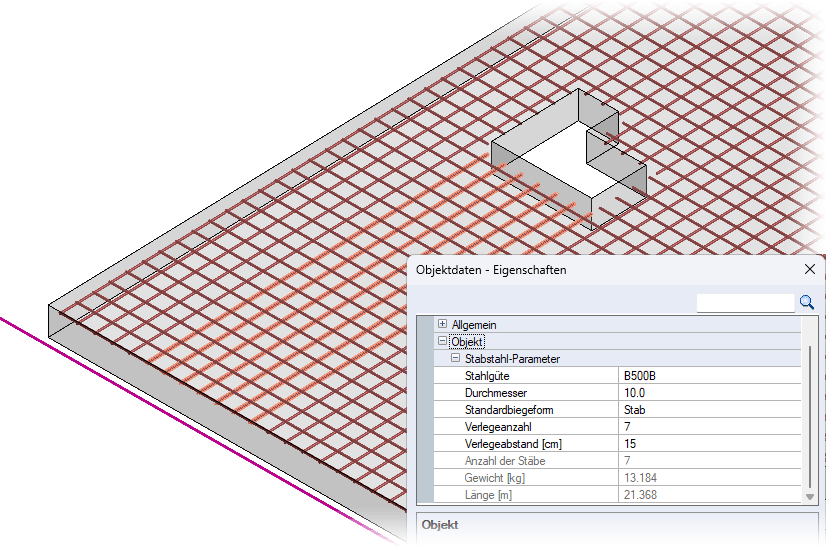

Über einen Doppelklick auf den Bereich öffnet sich die Dialogbox der Objektdaten. Hier können Sie die Stahlgüte, den Durchmesser, die Standardbiegeform, die Anzahl und den Abstand der Biegeform für den selektierten Bereich ändern:

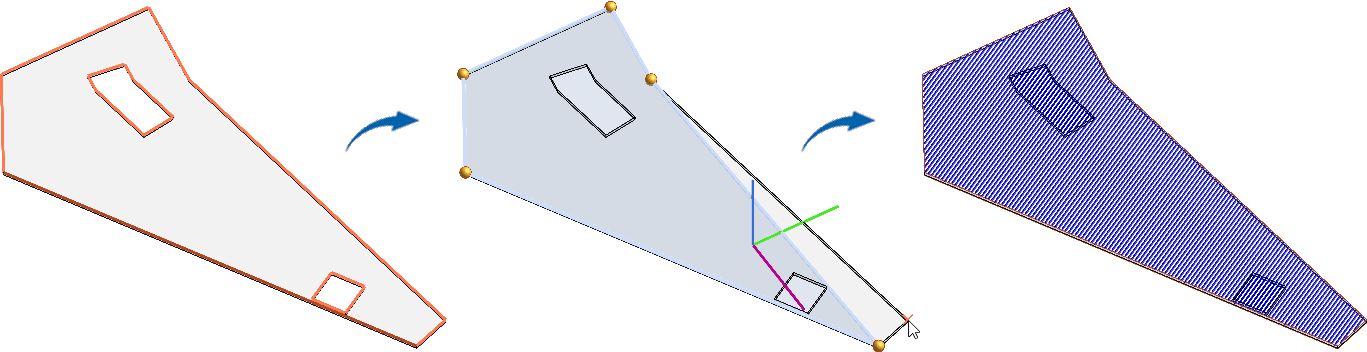

Ändert sich die Geometrie des Verlegefeldes, z.B. durch Extrudieren einer Fläche, bleibt die Position des bearbeiteten Bereiches angebunden und erhalten.
Entstehen durch eine Geometrieänderung jedoch neue Bereiche in der Verlegung, z.B. durch das Hinzufügen einer Aussparung, dann wird die bearbeitete Bewehrung in diesem Bereich des Verlegefeldes auf den Urzustand zurückgesetzt.

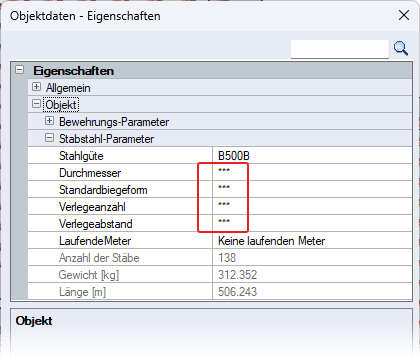

Wechseln Sie in den Selektionsmodus (Shift+A) Grob (Registerkarte Start > Gruppe Selektion) und öffnen dann über einen Doppelklick auf das Verlegefeld die Objektdaten, kennzeichnen Sternchen, dass es zu diesen Optionen unterschiedliche Werte für die einzelnen Bereiche im Verlegefeld gibt. Hier können Sie für alle Bereiche z.B. den Durchmesser auf einen gemeinsamen Wert ändern:
Bereich / einzelnes Eisen eines Verlegefeldes löschen

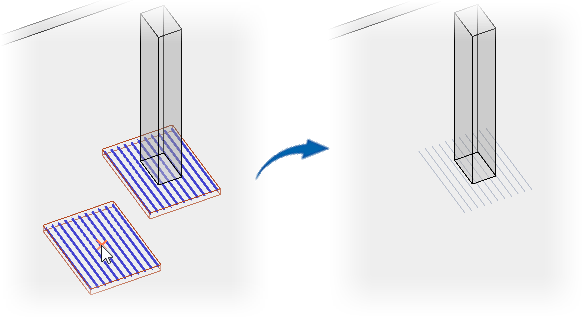

Über den Selektionsmodus (Shift+A) Mittel (Registerkarte Start > Gruppe Selektion) können Sie einzelne Bereiche eines Stabstahl-Verlegefeldes selektieren und anschließend löschen.
Über den Selektionsmodus (Shift+A) Fein können Sie ein einzelnes Eisen eines Stabstahl-Verlegefeldes selektieren und anschließend löschen.
