Variable Schenkellängen (von-bis-Eisen)
Die Eingabe von Bewehrungselementen mit variablen Schenkellängen erfolgt analog der Eingabe einer Standard-Biegeform, z.B. eines Steckers. Schalten Sie zuvor über die Zusatzleiste das Icon An Schalkante anbinden ein, wählen die Kante für die Lage des Steckers und bestimmen anschließend die Verlegestrecke. Automatisch werden von-bis-Eisen mit dem eingestellten Randabstand zur Stirnfläche verlegt:

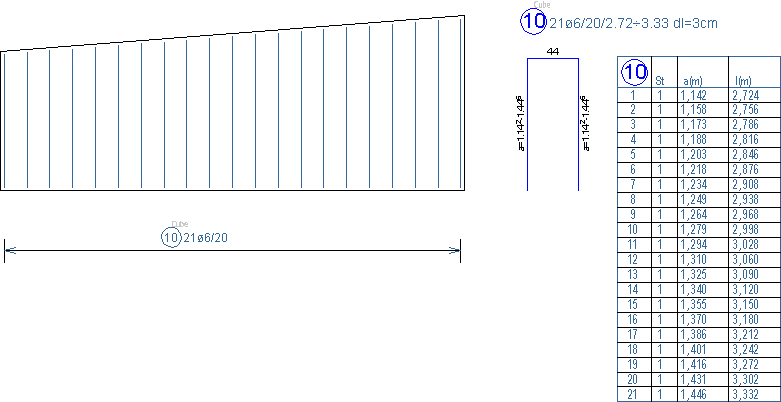

Nach Abgabe dieses Bauteils als 3D-Sicht in den Plan, können Sie den Eisenauszug der Bewehrungspositionen mit variablen Schenkellängen eingeben sowie die zugehörige Tabelle für variable Längen platzieren (siehe Kapitel Bewehrung - 2D, Variable Schenkellängen eingeben, Eisenauszug eingeben):
