Offene Biegeform mit Schenkelkorrektur
Schalten Sie über die Zusatzleiste die Schenkelkorrektur ein:
 | Schenkelkorrektur |

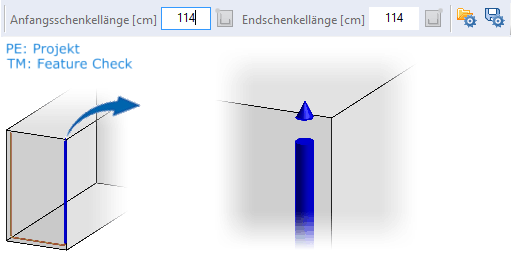

Definieren Sie die Biegeform und beenden mit Rechtsklick. Bestimmen Sie die Längen für den Anfangs- und Endschenkel. Hierbei erhalten Sie eine optische Unterstützung.
Das Eingabefeld für die Anfangsschenkellänge ist automatisch aktiv. Der zu korrigierende Schenkel wird in der Markierungsfarbe Blau gekennzeichnet und anhand eines Pfeils die Richtung der Längenänderung angezeigt. Die restlichen Schenkel der Biegeform werden temporär in der Selektionsfarbe angezeigt.
Klicken Sie in das Eingabefeld für die Endschenkellänge, wechselt die Markierung auf die andere Seite der Biegeform. Die Schenkelkorrektur beenden Sie mit Rechtsklick.
Die dargestellte Biegeform können Sie jetzt direkt entlang einer Verlegestrecke verlegen. Ist keine Verlegung der Biegeform gewünscht, beenden Sie die Eingabe mit Rechtsklick.
Eine spätere Verlegung ist über die Funktion Verlegung Biegeform möglich.
