Ist beim Start der Bewehrung die Detallierung unzureichend bzw. das Teilmodell und die Projektebene nicht dargestellt, erscheint eine Meldung, ob die Sichtbarkeit der Teilmodelle (siehe Teilmodelle), Projektebenen (siehe Projektstruktur) und/oder eine automatische Anpassung der Detaillierung erfolgen soll (siehe Funktion Ansichtsbox (Cube)):

Wird beim Wechsel in die Registerkarte Bewehrung die Bewehrung nicht angezeigt, können Sie diese schnell über die Tastenkombination [Shift] + [V] (Funktion Ansichtsbox (Cube)) darstellen.

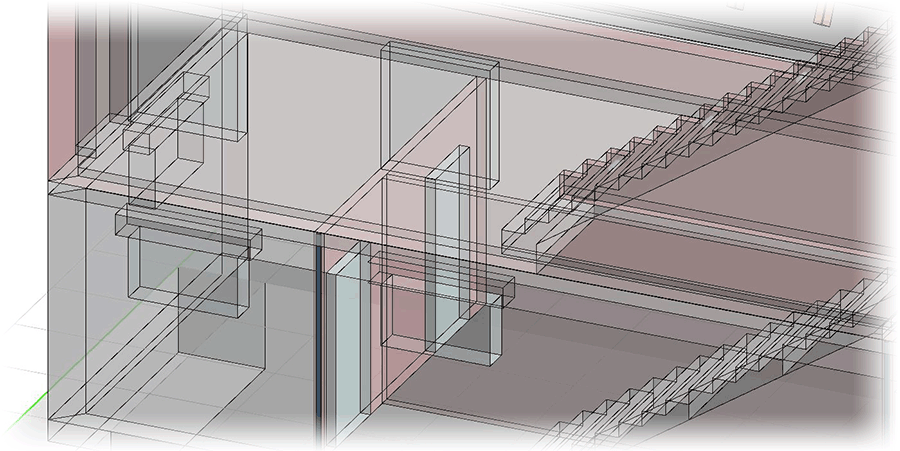

Häufig sind Modelle hochkomplex konstruiert. Damit Sie für die Bewehrungseingabe den Überblick behalten, können Sie den Fokus auf ein bestimmtes Objekt im Modell richten, indem Sie vereinfacht die restlichen Objekte ausblenden können.

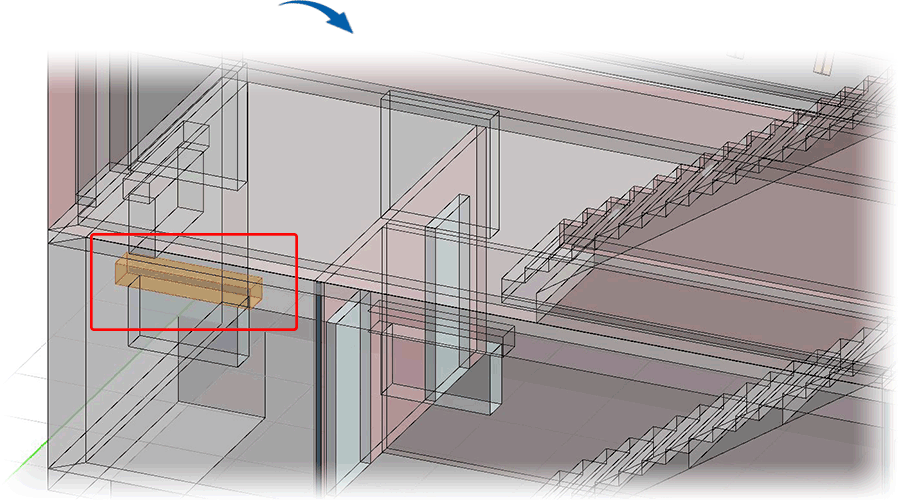

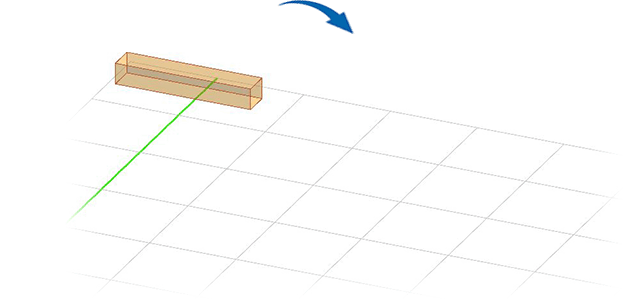

Bevor Sie eine Funktion zur Bewehrungseingabe klicken, selektieren Sie zuerst in Ihrem Modell das bzw. die zu bewehrende(n) Objekt(e). Dann klicken Sie auf die Funktion im Menüband. Sichtbar bleibt jetzt nur noch die Selektion. Alle anderen Objekte werden automatisch ausgeblendet.

Beenden Sie die Funktion, werden alle Objekte Ihres Modells automatisch wieder eingeblendet.

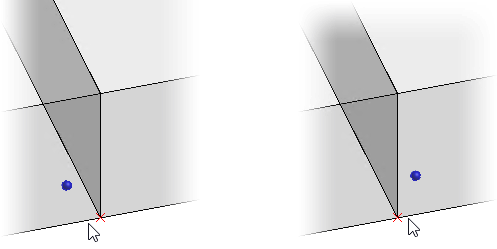

Zur Verdeutlichung, in welchem Objekt die Anbindung der Bewehrung liegt, wird bei der Eingabe der Bewehrung der Anfang der Biegeform durch einen virtuellen blauen Punkt angezeigt. Dies ist abhängig von der Lage des Cursors.

Besonders hilfreich ist dies, wenn zwei Objekte, beispielsweise HFT Decke / Wandecken, mit ihren Eckpunkten direkt übereinanderliegen.

Der Punkt erscheint, wenn der angefahrene Anbindungspunkt mit einem roten Kreuz gekennzeichnet wird. Er liegt innerhalb des Objektes am Anfangspunkt der Bewehrung mit dem gewählten Randabstand. Die Größe des Punkts hängt vom gewählten Durchmesser des Eisens ab.

Virtuelle Schnittpunkte werden je nach Lage des Cursors als Anbindung angeboten.
