Modellreferenzen
Siehe hierzu:
Bewehrung in Modellreferenz anzeigen

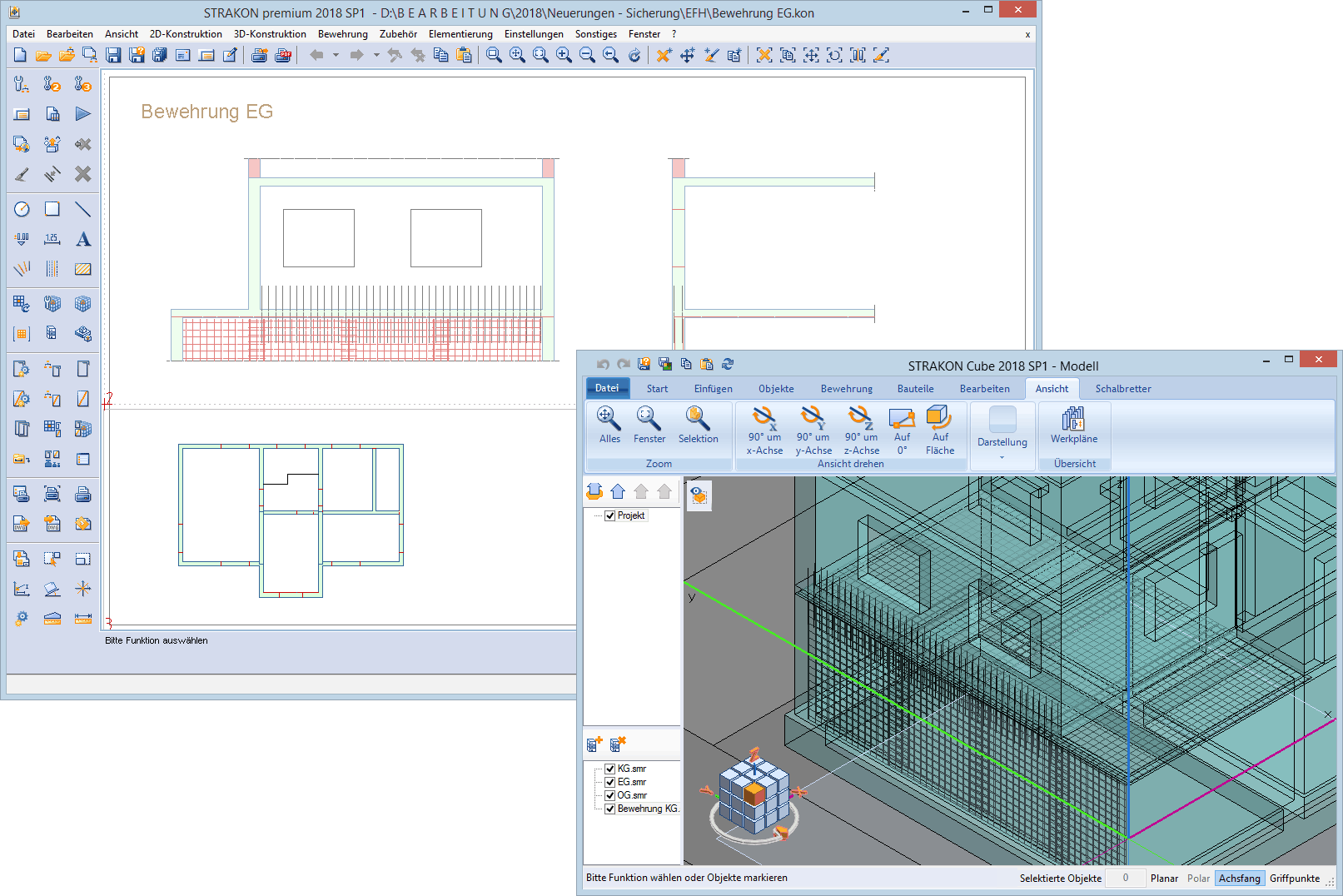

Mit Hilfe der Modellreferenzen haben Sie im Cube den Überblick über die gesamte Bewehrungsplanung eines Projekts.
Speichern Sie zunächst von der Schalungsplanung Modellreferenzen ab. Schalten Sie hierzu in den Plandaten das Icon Segmente ein.
Verschiedene Bewehrungsplaner, die z.B. unterschiedliche Geschosse eines Gebäudes bearbeiten, laden diese Modellreferenzen und definieren die erforderlichen 3D-Sichten, um die Bewehrung zu erstellen. Nach Fertigstellung der Bewehrungspläne werden diese ebenfalls als Modellreferenzen gespeichert (hierbei wird nur die Bewehrung und neue Objekte beachtet). Jeder Bewehrungsplaner hat jetzt die Möglichkeit, sich Modellreferenzen seines Kollegen zu laden, um eventuelle Anschlussbewehrungen zu berücksichtigen.
Der Projektleiter erhält nun in seinem Modell die komplette Bewehrungsdarstellung durch Laden aller Modellreferenzen mit Bewehrung.
Von Vorteil ist, dass die gesamte Bewehrung aus allen Erzeugerplänen in einem Modell angezeigt wird. Ebenso können Sie die Bewehrung für z.B. Wandbewehrungspläne auch in 3D-Sichten anzeigen.
Von diesem Modell können Sie 3D-Sichten mit schematischer Bewehrung erzeugen. Schalten Sie zuvor im Cube über die Registerkarte Ansicht > Gruppe Darstellung > Funktion Ansichtsbox (Cube) die Option Bewehrung ein, damit die Bewehrung im Modell sichtbar ist. Im Plan wird die Bewehrung in den 3D-Sichten als Linien schematisch dargestellt.
Die Einstellungen hierzu bestimmen Sie über das Menü Einstellungen > 3D-Konstruktion > Darstellung 3D-Sichten allgemein > Bewehrung aus Modellreferenzen.
Modellliste Referenzen anzeigen

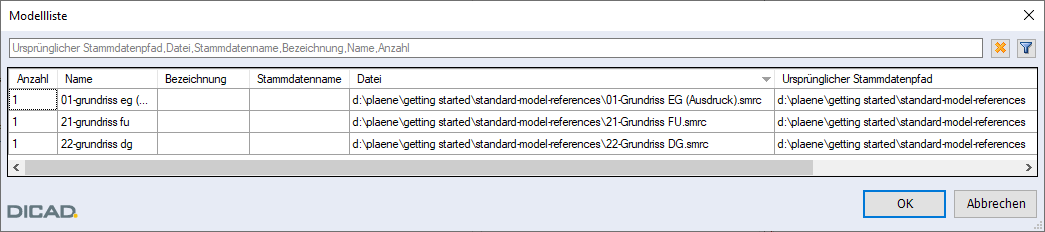

Über das Menü 3D-Konstruktion > Modellliste Referenzen anzeigen können Sie eine Liste aller im Modell geladenen Modell- und IFC-Referenzen aufrufen.
