Profil verlegen

Menü Zubehör > Stahlbau-Konstruktion > Neu > Profil verlegen

Werkzeugleiste:

Stahlbau-Konstruktion > Profil verlegen

Kurzmenü: Profil verlegen

Zu jeder Profilreihe können Sie die zugehörigen Profile und eine Darstellung wählen.

Draufsicht, ...

Darstellung (Draufsicht, Ansicht, Schnitt, Draufsicht-Symbol, Ansicht-Symbol)

Mitte, ...

Bezugslinie (Links, Mitte, Rechts) mit oder ohne Versatz

Anf

Umschaltfunktion: Neuen Anfangspunkt bestimmen, ein-/ausschalten

Polygon

Umschaltfunktion: Einzelnes Profil (ausgeschaltet) oder Polygonzug (eingeschaltet) wählen

Einzelnes Profil	Anfangs- und Endpunkt bestimmen
Polygonzug	Anfangs- und Endpunkt des ersten Profils bestimmen und danach immer nur den Endpunkt des nächsten Profils (siehe Anf)

Parameterabfrage

Umschaltfunktion: Profilparameter anzeigen, ein-/ausschalten (siehe Stahlbau-Varianten, Korrektur)

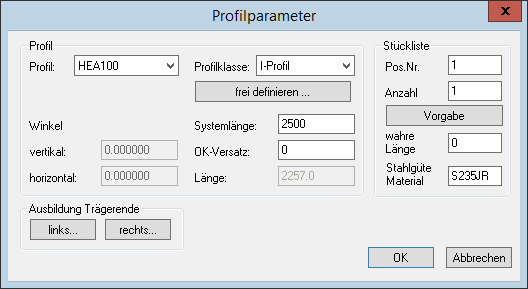

Profilparameter

Vorgabe

Durch Klicken auf die Schaltfläche wird das Eingabefeld Pos.Nr. mit der höchsten freien Positionsnummer der Datenbank und das Eingabefeld Anzahl mit dem Wert 1 vorbelegt.

Verschneiden

Umschaltfunktion: Automatische Verschneidung beim Polygonzug, ein-/ausschalten

Darstellung Schnitt

Über die Darstellung Schnitt können Sie neben den zuvor erläuterten Funktionen Folgendes wählen:

W=...

Neigungswinkel

LU, ...

Bezugspunkt

Ebenso können Sie den Bezugspunkt durch Drücken der Taste [B] (durch Großschreibung des Buchstabens aktivieren, siehe Kapitel Eingabe / Eingabehilfen, Tastenbelegung) wechseln. Neun Punkte können Sie wählen (im Bild als Kreise dargestellt):

Info
Für eine korrekte Lageberechnung, z.B. von Ausklinkungen, Schrauben, zeichnen Sie die Profile in der Draufsicht im Uhrzeigersinn, Profile in der Ansicht von unten nach oben (positive y-Richtung).
