Liste auf den Plan platzieren
Werkzeugleiste:
Liste einfügenSie können eine Liste der eingebauten Positionen auf den Plan platzieren.
Erweiterte Listenausgabe:
Für die Ausgabe einer Liste der eingebauten Positionen auf den Plan können Sie folgende Vorlage-Dateien in dem Ordner der Benutzerdaten ..\strakon\XMLLayout wählen (siehe auch Menü Ustawienia > Szablony list w rysunku):

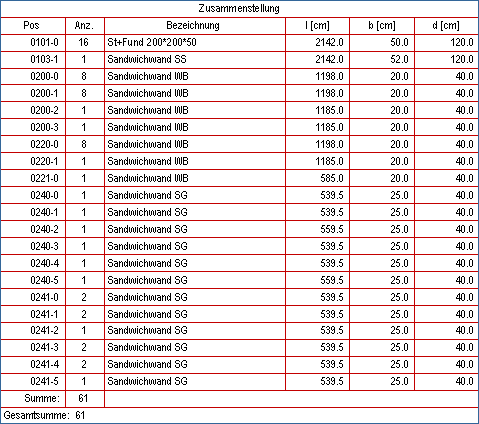

DICAD_Prefab-Part-Positioning.xml | FT-Positionierung | |

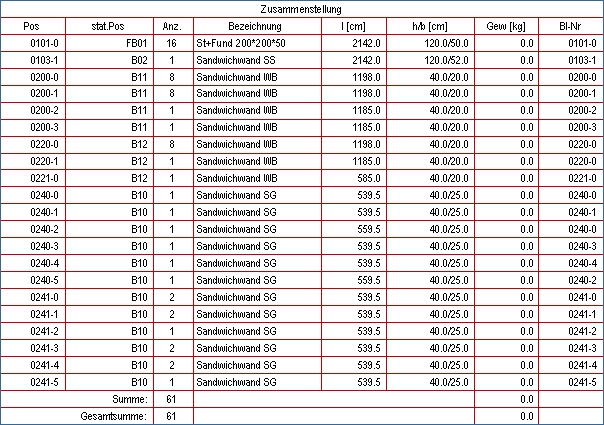

DICAD_Prefab-Part-Positioning-Expanded.xml | FT-Positionierung (erweitert) |
Die Vorlagen können Sie individuell anpassen (siehe Kapitel Konfiguracje, Szablony list, Edytuj szablon XML).
Funktionszusatzleiste
Informationen zu den Funktionen der Funktionszusatzleiste finden Sie im Kapitel Wyjście, listy i porty, interfejsy, Wydanie list, Umieść listę na rysunku.

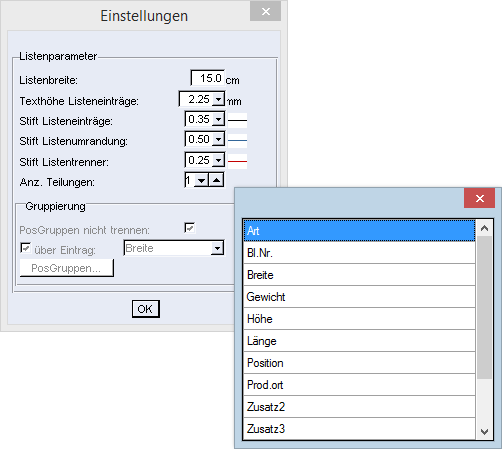

Einstellungen
Gruppierung
Gruppierung für die Listenausgabe auf dem Plan bestimmen
über EintragKontrollkästchen eingeschaltet:

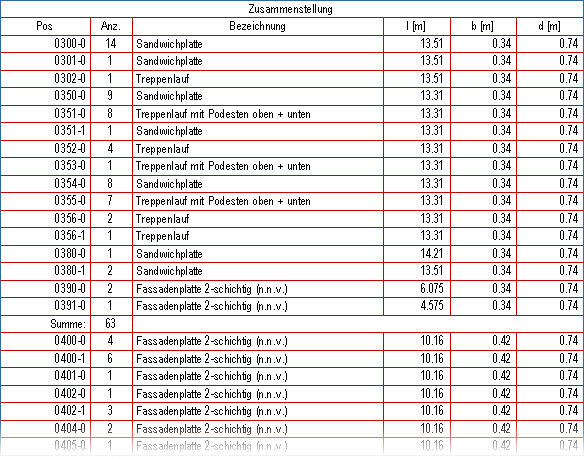

Gruppierung erfolgt über die Positionsnummer
Kontrollkästchen eingeschaltet:

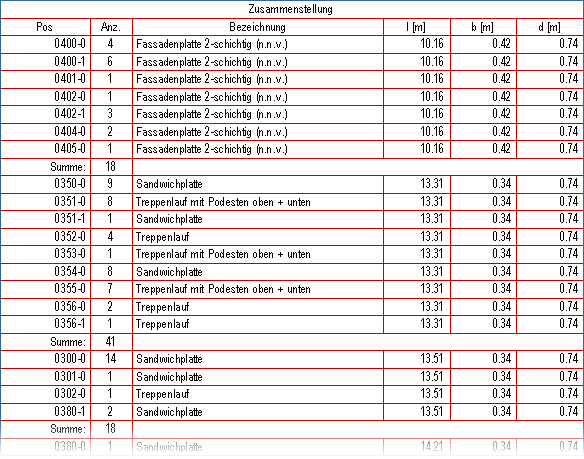

Gruppierung der Elemente über eine Variable wählen, z.B. Breite
Breite
Länge
