Gesamtübersicht Icons
Die in den Masken in STRAKON verwendeten Icons können in jeder Maske integriert werden, indem vor den nachfolgend aufgeführten Icon-Namen ein $-Zeichen steht.

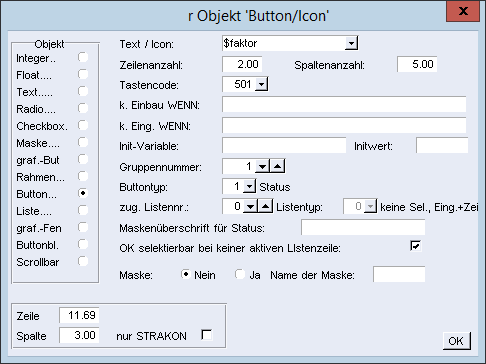

Um den Rückgabewert zu definieren müssen Sie einen Tastencode vorgeben. Dies sollte bei eigendefinierten Buttons eine Zahl >600 sein. Die Zahl, die Sie eingeben, können Sie über die Variable RETFLAG auswerten (siehe Anhang, Makroprogrammiersprache).
Icon | Name | Bezeichnungstext |
 | 3dmsk_refresh | 3D-Grafik in voller Größe |
 | abmess | Abmessungen neu / Typenauswahl |
 | aktivi | Segment aktivieren |
 | anlegen | Neu anlegen, z.B. Segmente, Plotter |
 | arb_anz | Planausschnitt (Zoom) |
 | arb_dru | Drucken |
 | arb_kop | Kopieren |
 | arb_les | Einlesen (siehe Kapitel Podstawy, Plan, Administracja rysunków) |
 | arb_loe | Löschen |
 | arb_set | Setauswahl |
 | arb_sic | Sichern |
 | arb_sor | Sortieren |
 | arb_vel | Bilddatei löschen (Planverwaltung) |
 | arb_wec | Arbeitsbereich wechseln |
 | auswahl | Auswahl |
 | bew_ber | aus Bereich (NA Bereiche) |
 | bew_bis | von-bis ab L=... (NA Bereiche) |
 | bew_gl | Gleich (NA Bereiche) |
 | bew_gle | Anfang/Ende gleich (> max. Eisenlänge) |
 | bew_max | Anfang/Ende max. (> max. Eisenlänge) |
 | bew_pkt | Punktprojektion (NA Bereiche) |
 | bew_ric | Richtung (NA Bereiche) |
 | bew_spg | Spiegeln |
 | bild | Bild |
 | dia_akt | Ebenen = Aktuell |
 | dia_dia | Ebenen = Original |
 | dtm_edi | Editieren |
 | eben | Ebenen zuordnen |
 | formula | Ausgabe Liste / Formular |
 | info_sym | Info (nur in Segmente) |
 | lis_buch | Buchstabenmatten |
 | lis_res | Restmatten |
 | lis_zahl | Zahlenmatten |
 | lis_zei | Zeichnungsmatten |
 | ltyp | Linientypen zuordnen |
 | markier | Markieren der Maße im Plan |
 | origi | Alte Werte (Stabstahl, Polygone, Ebenen, 3D) |
 | ttyp | Texttypen zuordnen |
 | zeichne | Zeichnen (nur Segmente) |
