Umieść listę elementów wbudowanych na rysunku
Werkzeugleiste:
Die Einbauteilliste können Sie direkt auf den Plan platzieren. Sie enthält beide Einbauteiltypen (Einbauteil und 3D-Einbauteil).
Die Vortexte (Beschreibungstext über den Spalten) können Sie über das Menü Ustawienia > Listy- i przejm.tekstów rysunku > Einbauteilliste editieren.
Die Platzierung erfolgt über die freie Lagebestimmung.
Funktionszusatzleiste
Informationen zu hier nicht erläuterten Funktionen der Funktionszusatzleiste finden Sie im Kapitel Wyjście, listy i porty, interfejsy, Wydanie list, Umieść listę na rysunku.
HZ=..., HL=..., W=...
Analog „Nastawienia dla akcesoriów“ können Sie die Funktionen nutzen.
Modellreferenzen
Umschaltfunktion: 3D-Einbauteile der Modellreferenzen in die Liste integrieren, ein-/ausschalten
3D-EBT aus Modell
Umschaltfunktion: Anzahl der 3D-Einbauteile aus Modell, ein-/ausschalten
Sie können die Einbauteilliste optional platzieren, ohne die 3D-Einbauteile in der 3D-Sicht zuvor beschriften zu lassen (siehe Informacje ogólne, Registerkarte Start > Gruppe Abgabe in Plan > Funktion Widok 3D w rysunku).
Es werden die Einbauteile mit ihrer Anzahl aus dem Modell zu diesem Plan ermittelt. Die Stückzahl in den Plandaten wird hier weiterhin berücksichtigt.
>>

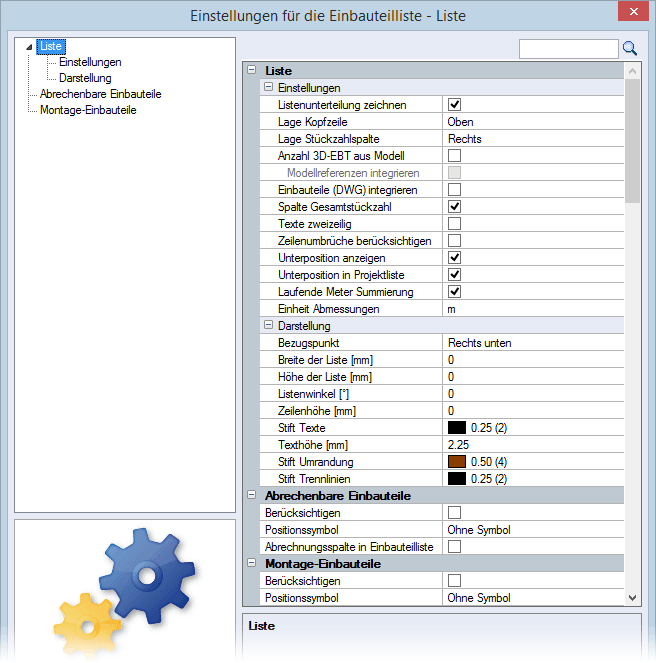

Einstellungen für die Liste
Analog „Nastawienia dla akcesoriów“ können Sie die Einstellungen bestimmen.
Eine Aktualisierung der Listen während der Planbearbeitung nehmen Sie manuell über das Menu kontekstowe w 2D: Listen aktualisieren oder über aktualisieren in der Funktionsleiste vor.
