Lista
Neben der Ausgabe der Stückliste (Liste) nach Office, z.B. Microsoft® Excel, können Sie diese auch auf dem Plan platzieren.
Voraussetzung ist, dass alle Stahlelemente (Träger, Stütze usw.), die in die Liste übernommen werden sollen, im Plan beschriftet (siehe Opisy) und mit einer Positionsnummer, der Anzahl (dem Zähler) und gegebenenfalls der wahren Längenangabe versehen wurden.
Voraussetzung ist, dass alle Stahlelemente (Träger, Stütze usw.), die in die Liste übernommen werden sollen, im Plan beschriftet (siehe Opisy) und mit einer Positionsnummer, der Anzahl (dem Zähler) und gegebenenfalls der wahren Längenangabe versehen wurden.
Wichtig |
|---|
Die Listeninhalte können Sie über die Beschriftung frei definieren. Mehrfachbeschriftungen, Elementbeschriftungen ohne Übernahme in die Stückliste usw. sind möglich. Ein Positionsvergleich wird nicht ausgeführt. |

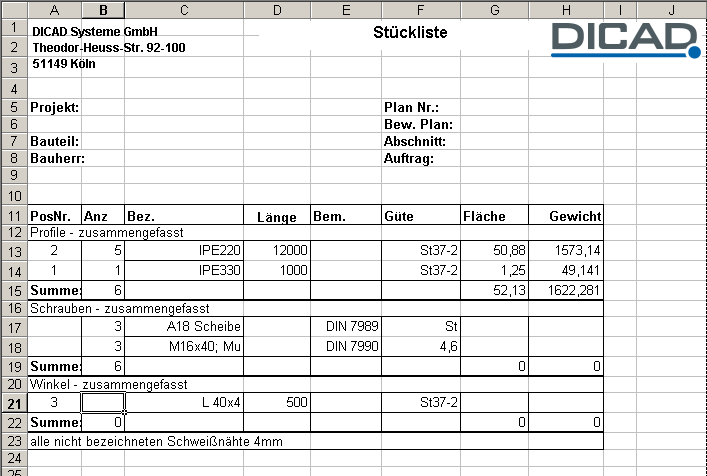

Office (Microsoft® Excel)

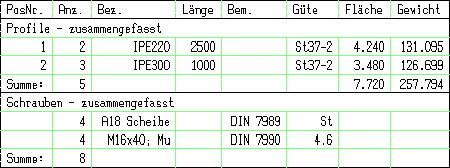

Plan
Die Platzierung erfolgt über die freie Lagebestimmung. Eine Aktualisierung der Liste während der Planbearbeitung nehmen Sie manuell über das Menu kontekstowe w 2D: Listen aktualisieren oder über aktualisieren in der Funktionsleiste vor.
Die Einstellungen der Liste bestimmen Sie in der Funktionszusatzleiste oder über >> in der sich öffnenden Dialogbox. Diese Einstellungen können Sie nachträglich über das Freihandsymbol C (siehe Kapitel Podanie / dostępność, Freihandsymbole, Funktion im Modul STRAKON auslösen) korrigieren.
Teilung= 1
Anzahl der Unterteilungen

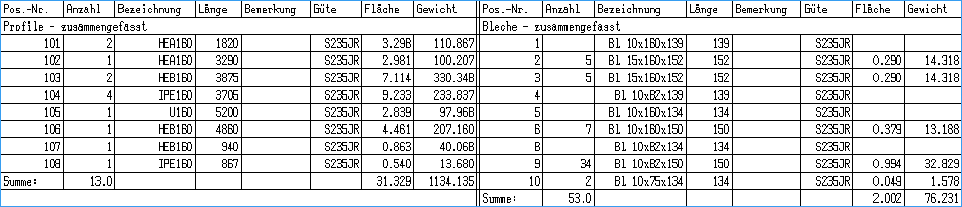

Haben Sie mehrere Bauteilgruppen (Profile, Bleche, Schrauben usw.) auf dem Plan, werden bei einer Listenteilung (abhängig von der Teilung, z.B. Teilung= 2) je Bauteilgruppe eine Liste erzeugt und automatisch nebeneinander platziert.
Stücklisten korrigieren
Die Einstellungen der Stücklisten können Sie über das Menü Akcesoria > Warianty konstrukcji stalowych > Korekcja korrigieren oder die Beschriftung über Opisy auch löschen.
