Nastawienia dla kot wysokościowych

Dokumentacja STRAKON : 2D-Konstrukcje : Koty wys. : Nastawienia dla kot wysokościowych

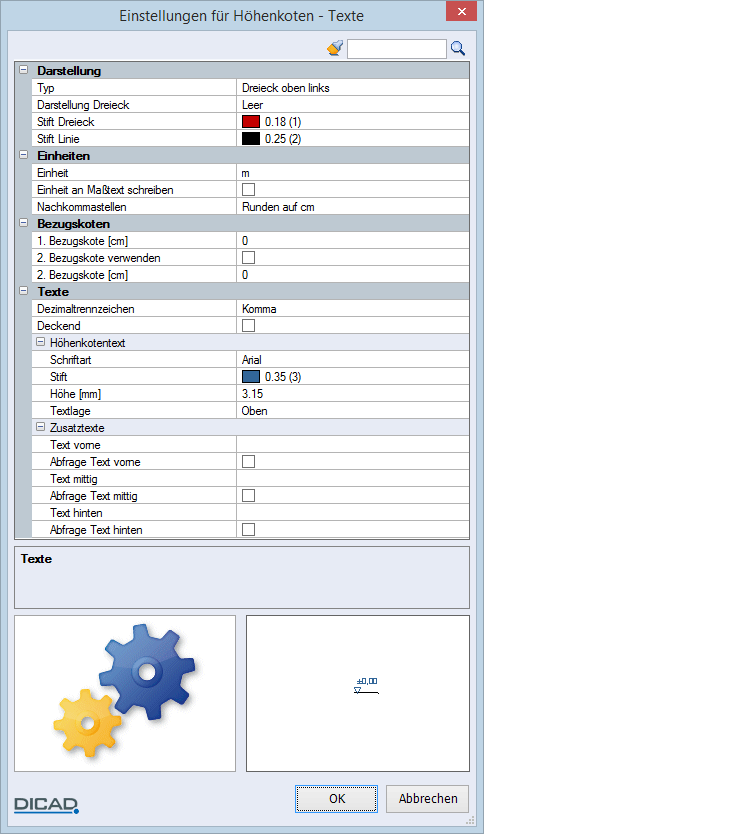

Werkzeugleiste:

Darstellung

Typ

Höhenkotentyp (siehe Höhenkotentypen)

Darstellung Dreieck

Darstellung des Höhenkotendreiecks (siehe Darstellung des Dreiecks)

Stift Dreieck, Linie

Stiftstärke des Dreiecks und der Höhenkotenlinie (siehe Funktion Linie, S=...)

Einheiten

Einheit

Einheit der Höhenkotenwerte (siehe Funktion Dimensions, cm+m, ...)

Einheit an Maßtext schreiben

Kontrollkästchen ein-/ausschalten

Nachkommstellen

Anzahl der Nachkommastellen wählen (siehe Funktion Dimensions, NK=...)

Bezugskoten

1., 2. Bezugskote

Vorgabewert für die Bezugshöhen in der gewählten Dimension

Das Kontrollkästchen hinter dem zweiten Eingabefeld regelt, ob die zweite Bezugshöhe mit ausgegeben werden soll oder nicht, z.B.

Texte

Dezimaltrennzeichen

Höhenkotenwert mit Punkt oder Komma darstellen

Deckend

Höhenkotentext-Eigenschaft Deckend, ein-/ausschalten

Vor der Eingabe eines Höhenkotentexts werden durch Einschalten der Option alle Zeichnungselemente überdeckt.

Höhenkotentext

Schriftart

Schriftart für die Höhenkotentexte (siehe Funktion Teksty, NBg, ...)

Stift

Stiftstärke für den Maßwert, die Zusatztexte und das Höhenkotendreieck (siehe Funktion Linie, S=...)

Höhe

Höhenkotenschrifthöhe (siehe Funktion Dimensions, H=...)

Textlage

Lage des Höhenkotentexts ober- oder unterhalb der Höhenkotenlinie (siehe Textlage)

Zusatztexte

Text vorne, mittig, hinten

Zusätzliche Textteile zum Höhenkotenwert (siehe Text)

Abfrage Text vorne, mittig, hinten

Kontrollkästchen eingeschaltet:

Bei jeder neu eingegebenen Höhenkote wird der Vorgabetext (vorne, mittig, hinten) abgefragt.
