Podaj i edytuj tekst pozycji
Analog der Positionstexte für Haupt- und Nebenansichten erfolgt generell die Eingabe, Gestaltung und Platzierung der Positionsbeschriftung (siehe Podaj i edytuj tekst pozycji).
Für die Ausgabe der Gesamtlänge im Positionstext, und somit in der Bewehrungsliste, können Sie Folgendes wählen:
Die Eisenlänge wird als Summe der Außenmaße bzw. der Außen- und Achsmaße definiert.Die Eisenlänge wird als Summe der Achsmaße unter Berücksichtigung des Biegerollenabzugs = Reallänge definiert.Die Definition für den Eisenauszug können Sie dauerhaft voreinstellen.
Info |
|---|
Ist von einer Bewehrungsposition ein Eisenauszug aber keine Nebenansicht vorhanden, wird bei nachträglicher Verlegung einer Nebenansicht automatisch der Eisenabstand in den Eisenauszug übernommen, z.B. EA, Anz. = > 0ø14/5,90 NA verlegt, Anz. = 5 Korrektur im EA > 5ø14/20/5,90 |
Die angebotene Lage des Positionstexts ist abhängig von der Einstellung der Schenkelrichtung. Bei der Abfrage
können Sie die Umschaltfunktion: Schenkelrichtung in der Funktionszusatzleiste ein-/ausschalten:
Kontrollkästchen eingeschaltet:

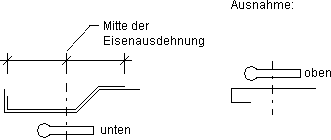

Die Lage des Positionstexts wird in Richtung der größten Eisenausdehnung, in Bezug auf deren Mitte, unter bzw. rechts vom Eisen angeboten.
Kontrollkästchen ausgeschaltet:
Die Schenkelrichtung wird mit 0° angeboten.
Sind zwei oder mehr Schenkel mit gleichen maximalen Längen vorhanden oder handelt es sich bei der Biegeform um einen geschlossenen Bügel, verbleibt die Textrichtung bei 0°.
Unabhängig von der Schenkelrichtung können Sie den Textwinkel noch beliebig ändern. Der vorgeschlagene Kąd spadku W=... wird in der Funktionszusatzleiste angezeigt. Dieser können Sie durch Auslösen der Funktion neu bestimmen. [Enter] ist mit dem Wert des angebotenen Winkels plus/minus 90° (nur bei vertikaler oder horizontaler Textrichtung) bzw. mit 0° (bei schräger Textrichtung) belegt.
