KREIVER - Rozkład prętów równolegle w okręgu
Werkzeugleiste:

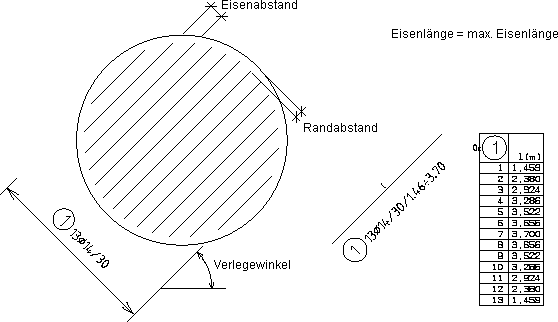

Beispiel:
Eingabereihenfolge:
Sind Positionsnummer und Eisendurchmesser bestimmt, geben Sie den Namen ein oder wählen das Zusatzprogramm über Verwaltung in der Funktionszusatzleiste.
Wählen Sie die Art der Nebenansicht-Darstellung.
Geben Sie die maximale Länge des gewählten Eisenschenkels ein. Ist diese geringer als der Kreisdurchmesser, werden die betroffenen Eisen gestoßen verlegt und die Übergreifungslänge abgefragt.
Info |
|---|
Diese Abfrage erscheint nur, wenn von der eingegebenen Positionsnummer noch keine Biegeform vorhanden ist. |
Bestimmen Sie den Verlegekreis (Vollkreis).
Der angefahrene Kreis wird markiert. Antworten Sie Nein, können Sie einen anderen Verlegekreis wählen.
Analog „Pręty, Podaj otulinę“ bestimmen Sie den Randabstand.
Bestimmen Sie den Verlegewinkel.
Analog „Pręty, Podaj odstęp lub ilość prętów“ bestimmen Sie den Eisenabstand.
Die Eisen werden in Originalfarbe dargestellt und in der Funktionsleiste können Sie Korrekturen wählen.
Analog „Pręty, Ilość prętów w rozkładzie (Faktor liczenia)“ erfolgt der weitere Ablauf.
Analog „Pręty, Ilość prętów w rozkładzie (Faktor liczenia)“ erfolgt der weitere Ablauf.
