WANDST - Rozkład wkładek U w przekroju w ścianie
Werkzeugleiste:

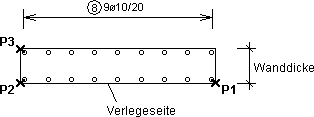

Beispiel:
Eingabereihenfolge:
Sind Positionsnummer und Eisendurchmesser bestimmt, geben Sie den Namen ein oder wählen das Zusatzprogramm über Verwaltung in der Funktionszusatzleiste.
Bestimmen Sie die Verlegelänge.
Fahren Sie die gegenüberliegende Schalkante der geschnittenen Wand an einem Punkt an.
Analog „Pręty, Podaj otulinę“ bestimmen Sie die Randabstände in der Reihenfolge, gekennzeichnet durch einen Pfeil.
Analog „Pręty, Podaj odstęp lub ilość prętów“ bestimmen Sie den Eisenabstand.
Die Eisen werden in Originalfarbe dargestellt und in der Funktionsleiste können Sie Korrekturen wählen.
Analog „Pręty, Ilość prętów w rozkładzie (Faktor liczenia)“ erfolgt der weitere Ablauf.
Analog „Pręty, Ilość prętów w rozkładzie (Faktor liczenia)“ erfolgt der weitere Ablauf.
Info |
|---|
Das Programm erkennt nicht, dass ein Stecker zweimal geschnitten wird. Deshalb müssen Sie beim Zählen der Eisen den Faktor 0,5 wählen. |
Folgende Darstellung ist mit dem Zusatzprogramm WANDST nicht möglich:
Wünschen Sie dennoch diese Darstellung, können Sie eine Verlegung der Stecker über die Funktion NA Verlegung im gleichen Verlegefeld bestimmen. Der Faktor beim Zählen der Eisen muss 0 sein.
