RWANDST - Rozkład radialnie wkładek U w przekroju w okrągłej ścianie
Menü Zbrojenie > Pręty eingeben > Nebenansicht vorh. Bew.-Muster
Werkzeugleiste:

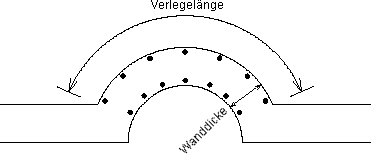

Beispiel:

Eingabereihenfolge:
Sind Positionsnummer und Eisendurchmesser bestimmt, geben Sie den Namen ein oder wählen das Zusatzprogramm über Verwaltung in der Funktionszusatzleiste.
Bestimmen Sie den Kreis bzw. Kreisbogen, der die Verlegelänge vorgibt.
Bestimmen Sie den zweiten Kreis bzw. Kreisbogen, der die Dicke der Wand bestimmt.
Bestimmen Sie die Verlegelänge über die Eingabe des Anfangs- und Endwinkels gegen den Uhrzeigersinn.
Analog „Pręty, Podaj otulinę“ bestimmen Sie die Randabstände für die Kreisbögen der Verlegelänge und die Vorgabe der Wanddicke sowie die Randabstände am Kreisanfang und Kreisende. Die Randabstände, die abgefragt werden, werden mit einem Pfeil gekennzeichnet.
Wählen Sie, ob der Eisenabstand der Stecker am inneren oder äußeren Verlegeradius eingehalten werden soll.
Analog „Pręty, Podaj odstęp lub ilość prętów“ bestimmen Sie den Eisenabstand.
Die Eisen werden in Originalfarbe dargestellt und in der Funktionsleiste können Sie Korrekturen wählen.
Analog „Pręty, Ilość prętów w rozkładzie (Faktor liczenia)“ erfolgt der weitere Ablauf.

Info
Das Programm erkennt nicht, dass ein Stecker zweimal geschnitten wird. Deshalb müssen Sie beim Zählen der Eisen den Faktor 0,5 wählen.
Folgende Darstellung ist mit dem Zusatzprogramm RWANDST nicht möglich:
Wünschen Sie dennoch diese Darstellung, können Sie eine radiale Steckerverlegung mit Hilfe des Zusatzprogramms RADVERST - Rozkład radialnie wkładek U für die gleiche Position im gleichen Verlegefeld bestimmen. Der Faktor beim Zählen der Eisen muss 0 sein.
