RADVERP - Rozkład prętów w przekroju radialnie
Werkzeugleiste:

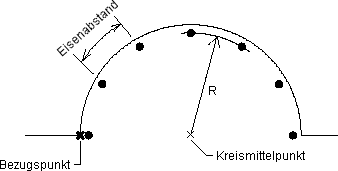

Beispiel:
R = Verlegeradius
Anfangswinkel: 0°
Endwinkel: 180°
Endwinkel: 180°
Eingabereihenfolge:
Sind Positionsnummer und Eisendurchmesser bestimmt, geben Sie den Namen ein oder wählen das Zusatzprogramm über Verwaltung in der Funktionszusatzleiste.
Bestimmen Sie den Verlegekreis.
Der angefahrene Kreis wird markiert. Antworten Sie Nein, können Sie einen anderen Verlegekreis wählen.
Analog „Pręty, Podaj otulinę“ bestimmen Sie den Randabstand.
Bestimmen Sie den Verlegebereich über die Eingabe des Anfangs- und Endwinkels gegen den Uhrzeigersinn.
Analog „Pręty, Podaj odstęp lub ilość prętów“ bestimmen Sie den Eisenabstand.
Die Eisen werden in Originalfarbe dargestellt und in der Funktionsleiste können Sie Korrekturen wählen.
Analog „Pręty, Ilość prętów w rozkładzie (Faktor liczenia)“ erfolgt der weitere Ablauf.
Analog „Pręty, Ilość prętów w rozkładzie (Faktor liczenia)“ erfolgt der weitere Ablauf.
