Sprawdź pozycje zbrojenia w rysunku (ZbrojenieCheck pozycja)
Stabstahl/Matten
Menü Zbrojenie > Übersicht Stabstahlpositionen > BewehrungsCheck Position / Übersicht Mattenpositionen > BewehrungsCheck Position
Werkzeugleiste:

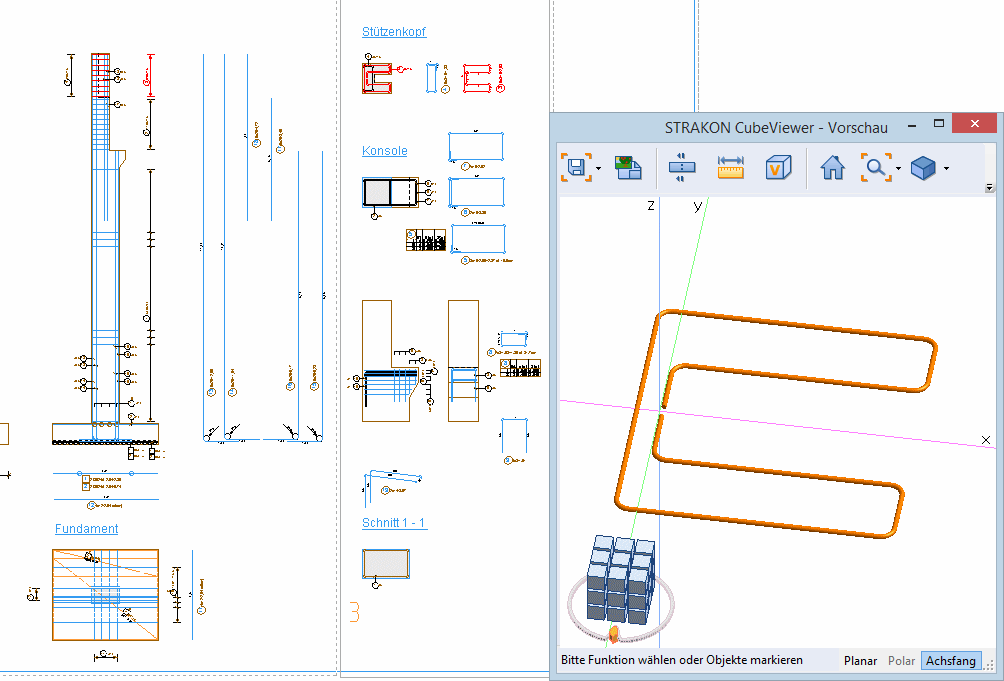

BewehrungsCheck Position (Bewehrung allgemein)Wählen Sie die Funktion und identifizieren die Position (Haupt-, Nebenansicht oder Eisen- bzw. Mattenauszug). Alle Ansichten der Position werden im Plan markiert. Bei eingeschalteter Vorschau wird die identifizierte Ansicht der Position in der Cube - Vorschau dargestellt.
In der Funktionszusatzleiste werden die maßgebenden Informationen zur Position angezeigt:
Stabstahl | Positionsnummer, Eisenanzahl (gesamt), ø und Stahlsorte |
Matten | Positionsnummer, Mattenanzahl (gesamt), Mattenname |
Funktionszusatzleiste
Position eingeben
Umschaltfunktion: Positionsnummer eingeben, ein-/ausschalten
Bei eingeschalteter Funktion erscheint folgende Funktionsleiste:
Stabstahl, Lager-/ Vorratsmatten | Die zu prüfende Bewehrungsart wählen |
Anzeige | Position über das Anzeigefenster wählen (siehe Okno wyświetlania przy podaniu numeru pozycji (lista pozycji graficzna)) |
Nächste Position | Nächste vorhandene Position automatisch markieren |
Info |
|---|
 Bei Stabstahl-Nebenansichten werden unabhängig vom vorhandenen Markierungstyp alle Stäbe dargestellt.Kann eine angefahrene Nebenansicht oder von-bis-Tabelle in der Vorschau nicht visualisiert werden, wird als Ersatz die Biegeform der Position angezeigt.Die Visualisierungsfarbe ist stahlsortenabhängig. |
