Pose
Registerkarte Objets > Gruppe Étiquette d‘armature
In der gewählten Cube-Sicht (siehe Modifier la Vue Cube en mode exclusif) Beschriftung für die selektierte Verlegung erzeugen
 | Verlegungsbeschriftung erzeugen |

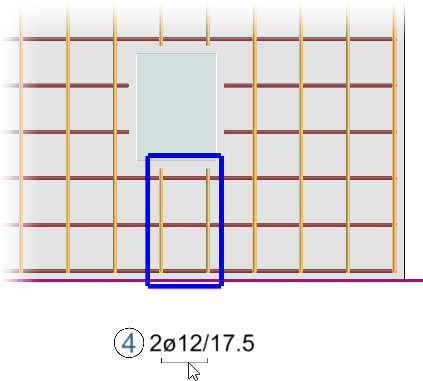

Die Eisen der selektierten Verlegung werden als Gruppe blau umrahmt:
Siehe hierzu:
Zusatzleiste
Funktionen in dieser Zusatzleiste:
Typ | Markierungstyp über die Auswahlliste wählen: Begrenzung  Kamm  Fächer  Ohne Nur Positionssymbol ohne Markierung darstellen |
Wichtig |
|---|
Damit für die beiden nachfolgenden Funktionen Eisen und Gilt für die gewählten Eisen (über Erstes-Letztes oder Auswahl) sowie die Markierungslinien dargestellt werden, müssen Sie die Option Plandarstellung Stabstahl in der Ansichtsbox einschalten. |
 | Eisen Für die Darstellung der Eisen und der Markierungsbegrenzungen die zu markierenden Eisen über die Auswahlliste wählen: Alle Alle Eisen darstellen und jedes Eisen mit dem gewählten Markierungstyp markieren  Erstes-Letztes Das erste und letzte Eisen darstellen und mit dem gewählten Markierungstyp markieren  |
Auswahl Die zu markierenden Eisen einzeln auswählen Nach Auswahl und Bestätigen der Eisen, werden nur die ausgewählten Eisen dargestellt und mit dem gewählten Markierungstyp markiert:  | |

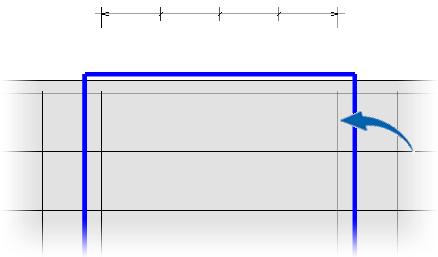

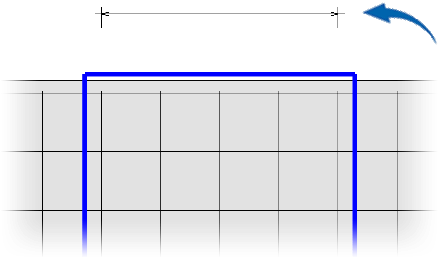

Gilt für | Über die Auswahlliste wählen, ob die gewählte Darstellung der Eisen für die Markierungslinie/-begrenzungen und / oder die Bewehrung gilt: Markierunglinie Die gewählte Auswahl der Darstellung z.B. Eisen: Erstes-Letztes gilt nur für die Markierungslinie/-begrenzungen. Alle Eisen werden dargestellt.  Bewehrung Die gewählte Auswahl der Darstellung z.B. Eisen: Erstes-Letztes gilt nur für die Bewehrung. Die Markierungsbegrenzungen werden für alle Eisen dargestellt.  |

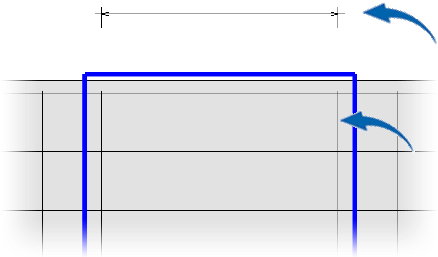

Beides Die gewählte Auswahl der Darstellung z.B. Eisen: Erstes-Letztes gilt für die Markierungslinie/-begrenzungen und Bewehrung.  | |
 | Pos.-Symbol Lage des Positionssymbols (Umrandung der Positionsnummer, Positionsnummer und Bewehrungstext) bezogen auf die Markierungslinie über die Auswahlliste wählen: Oben Positionssymbol mittig über der Markierungslinie ablegen  Unten Positionssymbol mittig unter der Markierungslinie ablegen  Links/Rechts Positionssymbol links oder rechts von der Markierungslinie ablegen  Frei Die Lage des Positionssymbols frei bestimmen |
 | Markierungslinie bis Pos.-Symbol * (* wird aktiv bei Auswahl der Lage Links/Rechts) Markierungslinie bis zur Umrandung der Positionsnummer verlängern, ein-/ausschalten Die Umrandung bestimmt den Abstand zur Markierungslinie.  Bei eingeschalteter Funktion verlängert sich die Markierungslinie bis zur Umrandung:  |
 | Textlage Lage des Bewehrungstextes bezogen auf die Positionsnummer über die Auswahlliste wählen: Oben Bewehrungstext über der Positionsnummer ablegen  Unten Bewehrungstext unter der Positionsnummer ablegen  Links Bewehrungstext links von der Positionsnummer ablegen  Rechts Bewehrungstext rechts von der Positionsnummer ablegen  |
Vorlage | Eine Vorlage für die Schreibweise des Bewehrungstextes über die Auswahlliste wählen: nur Pos. Nr. Positionsnummer ohne Bewehrungstext darstellen  Ø8 Positionummer mit Stabdurchmesser darstellen  Ø8/15 Positionummer mit Stabdurchmesser und Eisenabstand darstellen  10Ø8 Positionummer mit Eisenanzahl und Stabdurchmesser darstellen  10Ø8/15 Positionsnummer mit Eisenanzahl, Stabdurchmesser und Eisenabstand darstellen  |
Zusatztext | Bewehrungstext um einen Zusatztext ergänzen Zusatztext über das Eingabefeld eingeben Vor den Zusatztext wird automatisch ein Leerzeichen eingefügt.  |
 | Raster Durch Einschalten des Icons das Positionssymbol an einem Raster ausrichten  Das Raster bezieht sich auf den Nullpunkt der Cube-Sicht. Den Abstand der Rasterlänge bestimmen Sie über das Eingabefeld. |
Um weitere Einstellungen für die Bewehrungsbeschriftung zu bestimmen, wie z.B. der Eisenmarkierungstyp für die äußere Markierungsbegrenzung, öffnen Sie die Funktion Réglages.
Beschriftung einer Verlegung über Objektdaten ändern

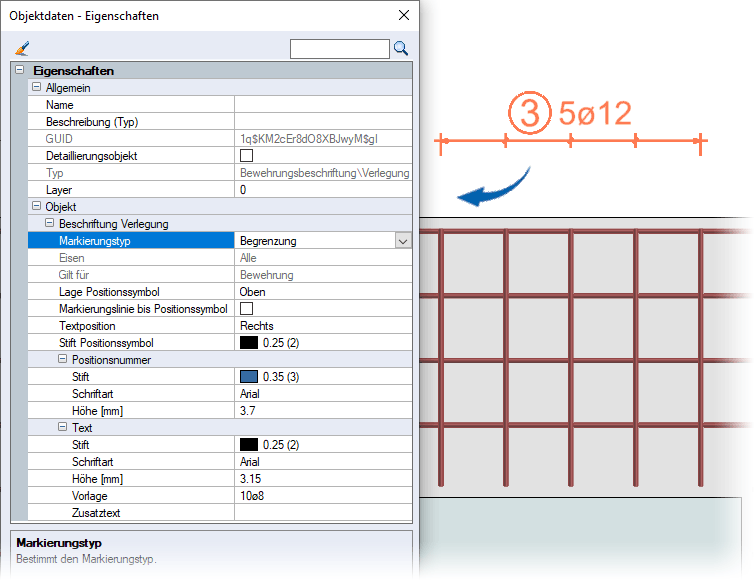

Die Beschriftung einer einzelnen Verlegung können Sie über die Objektdaten individuell anpassen. Über einen Doppelklick auf ein selektiertes Positionssymbol öffnet sich die Dialogbox:
Eisen, Gilt für
Diese beiden inaktiven Parameter über die Funktion Correction ändern.
Lage Positionssymbol
Lage des Positionssymbols in Bezug auf die Markierungslinie bestimmen
Markierungslinie bis Positionssymbol
Markierungslinie bis zur Umrandung der Positionsnummer verlängern, ein-/ausschalten
Textposition
Lage des Bewehrungstextes in Bezug auf die Positionsnummer bestimmen
Stift Positionssymbol
Stift für die Umrandung der Positionsnummer bestimmen
Positionsnummer
Für die Positionsnummer den Stift, die Schriftart und die Höhe bestimmen
Text
Für den Bewehrungstext den Stift, die Schriftart, die Höhe und die Darstellungsart bestimmen und einen Zusatztext eingeben
