Rampe

Réglages pour les rampes

Corriger les rampes

Registerkarte Objets > Gruppe Objets 3D

Rampe

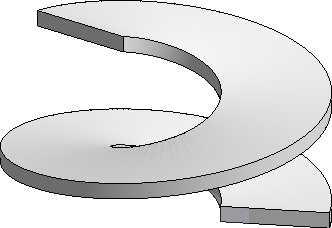

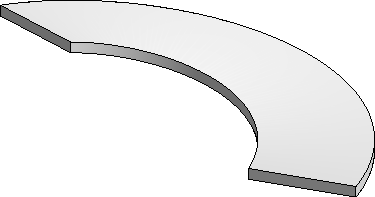

Dialoggeführt können Sie eine Rampe erzeugen.

Klicken Sie die Funktion Rampe, öffnet sich zunächst der Windows-Dialog Speichern unter mit einem vorgeschlagenen Namen, z.B. Rampe (1). Bestätigen Sie diesen Namen, öffnet sich anschließend der Dialog mit den Einstellungen (siehe Réglages pour les rampes).

Nach Bestätigen der Einstellungen bestimmen Sie den Bezugspunkt zum Platzieren des Flex-Bauteils.

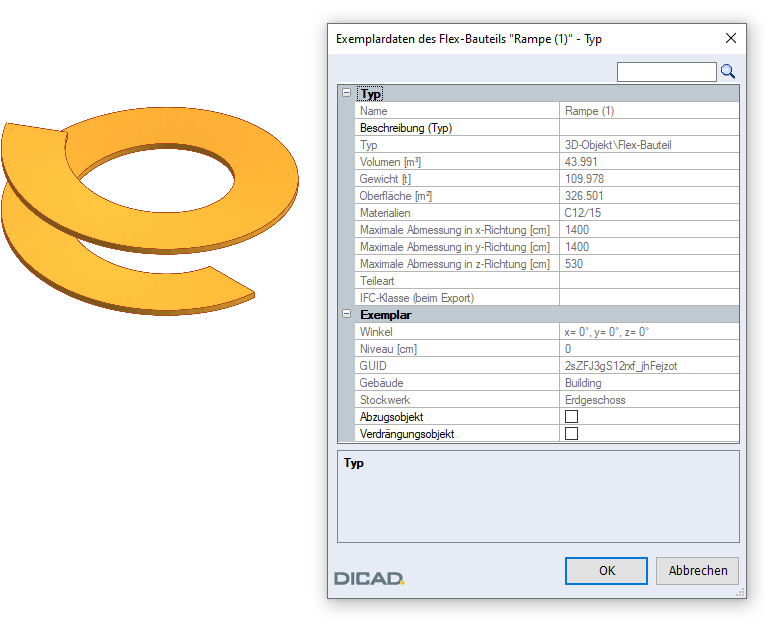

Über einen Doppelklick auf die Treppe öffnet sich die Dialogbox mit den Exemplardaten der Rampe:

Info
SMD-/RMP-Datei Jede erzeugte Rampe besteht auf Betriebssystemebene aus den Dateien .smd (3D-Datei) und .rmp (Datei der Einstellungswerte). Ausnahme: Wird die Geometrie der Rampe über Bearbeitungsfunktionen, z.B. Flächen extrudieren, im Modell geändert, wird die RMP-Datei gelöscht. Den ursprünglichen Zustand der Rampe können Sie über die Réglages du projet archivieren lassen. Nur Rampen mit der RMP-Datei können Sie nachträglich über den Einstellungsdialog ändern.

Info

SMD-/RMP-Datei

Jede erzeugte Rampe besteht auf Betriebssystemebene aus den Dateien *.smd (3D-Datei) und *.rmp (Datei der Einstellungswerte).

Ausnahme:

Wird die Geometrie der Rampe über Bearbeitungsfunktionen, z.B. Flächen extrudieren, im Modell geändert, wird die RMP-Datei gelöscht.

Den ursprünglichen Zustand der Rampe können Sie über die Réglages du projet archivieren lassen.

Nur Rampen mit der RMP-Datei können Sie nachträglich über den Einstellungsdialog ändern.
