Texte supplémentaire de mesure

Zu einer Maßzahl (Ausnahme: Radien- und Durchmesserbemaßung) können Sie nachträglich einen Maßzusatztext (2. Text) eingeben. Über das Menü Editer > Corriger individuellement dans la fonction active oder Correction par section wählen Sie nach Anfahren von Textkorrekturen in der Zweite Funktionsleiste: Corrections de texte die Funktion 2.Text.

Funktionszusatzleiste

H=..., S=..., NBg

Schrifthöhe, Stiftstärke, Schriftart (siehe Funktion Textes)

Unten, ...

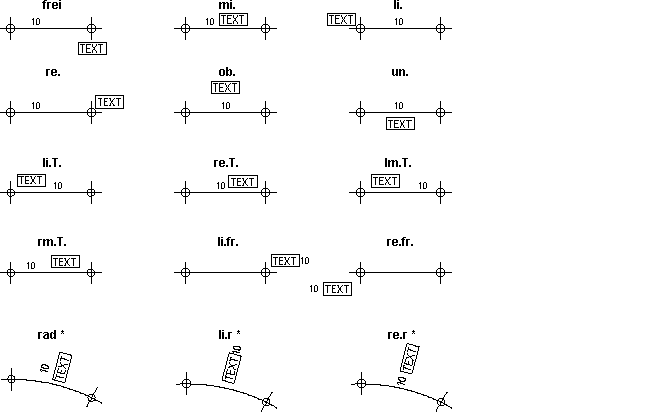

Textlage

li.	Links Maßzusatztext links von der Maßzahl
re.	Rechts Maßzusatztext rechts von der Maßzahl
lm.T.	Links Text mittig Maßzahl und Maßzusatztext mittig auf Maßlinie setzen Maßzusatztext links von der Maßzahl
rm.T.	Rechts Text mittig Analog lm.T. Maßzusatztext rechts von der Maßzahl
li.fr.	Frei links Maßzahl und Maßzusatztext frei platzieren Maßzusatztext links von der Maßzahl
re.fr.	Frei rechts Analog li.frei. Maßzusatztext rechts von der Maßzahl
rad.	Radial * Maßzahl und Maßzusatztext radial zur Maßlinie setzen Maßzusatztext unter der Maßzahl
li.r	Radial links * Analog rad. Maßzusatztext links von der Maßzahl
re.r	Radial rechts * Analog rad. Maßzusatztext rechts von der Maßzahl

* Nur bei Bogen- und Winkelmaßen können Sie radiale Textlagen wählen.

Kopie

Umschaltfunktion: Zuletzt eingegebener Maßzusatztext direkt in ein Maß kopieren, ein-/ausschalten

Beachten Sie, dass ein dort schon vorhandener Text überschrieben wird.

Fahren Sie das Maß an und der kopierte Maßzusatztext wird in die zuvor gewählte Textlage platziert.

Maßzusatztext eingeben

Identifizieren Sie das Maß und geben Sie den Maßzusatztext ein.

Die zuletzt eingegebenen Maßzusatztexte können Sie aus dem temporären oder permanenten Textspeicher einlesen (siehe Funktion Textes, Mémoire de texte temporaire, und Mémoire de texte persistante).

Info
Analog der allgemeinen Maßdefinition können Sie für den Maßzusatztext über das Menü Editer die Funktionen Weiter, Supprimer individuellement dans la fonction active, Supprimer en arrière dans la fonction active nutzen. Die Funktion Einzeln korrigieren wird im Abschnitt „Texte supplémentaire de mesure“ erläutert. Die Funktion Copier individuellement dans la fonction active entspricht der Funktion Kopie.

Info

Analog der allgemeinen Maßdefinition können Sie für den Maßzusatztext über das Menü Editer die Funktionen Weiter, Supprimer individuellement dans la fonction active, Supprimer en arrière dans la fonction active nutzen.

Die Funktion Einzeln korrigieren wird im Abschnitt „Texte supplémentaire de mesure“ erläutert.
