POTEAU - Pose coupée dans une section de colonne
Werkzeugleiste:
Verlegung von geschnittenen Eisen in den Ecken eines rechtwinkligen Stützenquerschnitts.

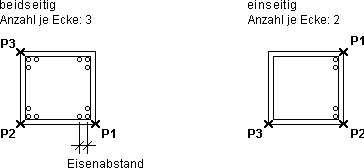

Die Verlegung der Eisen kann beid- bzw. einseitig erfolgen.
Die Verlegung der Eisen kann beid- bzw. einseitig erfolgen.
Beispiel:
Eingabereihenfolge:
Sind Positionsnummer und Eisendurchmesser bestimmt, geben Sie den Namen ein oder wählen das Zusatzprogramm über Verwaltung in der Funktionszusatzleiste. Beachten Sie, dass Sie keine Umlaute eingeben.
Fahren Sie die vorhandenen Punkte der Stütze im Uhrzeigersinn an. Zur Definition des Verlegefelds sind drei Stützenpunkte (P1 - P3) ausreichend. Beachten Sie, dass die Verlegekante durch die Punkte P1 und P2 bestimmt wird.
Analog „Barres, Entrer l'enrobage“ bestimmen Sie die Randabstände, gekennzeichnet durch einen Pfeil.
Info |
|---|
Über die Eingabe von variablen Randabständen können Sie die Bewehrung auch zweilagig verlegen.  Verlegung: beidseitig Anzahl je Ecke Pos. 1: 2 Anzahl je Ecke Pos. 2: 1 |
Wählen Sie die Eisenlage.
Beispiel: 2 Ecke
Geben Sie die Anzahl der zu verlegenden Eisen (max. 5) je Ecke ein.
Bestimmen Sie den Eisenabstand.
Die geschnittenen Eisen werden in Originalfarbe dargestellt und in der Funktionsleiste können Sie Korrekturen wählen.
Analog „Barres, Nombre de barres posées (facteur de comptage)“ erfolgt der weitere Ablauf.
Analog „Barres, Nombre de barres posées (facteur de comptage)“ erfolgt der weitere Ablauf.
