ETARADCR - Pose radiale avec encoches
Werkzeugleiste:

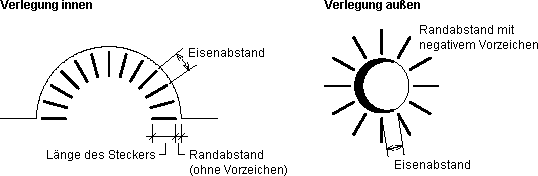

Beispiel:
Eingabereihenfolge:
Sind Positionsnummer und Eisendurchmesser bestimmt, geben Sie den Namen ein oder wählen das Zusatzprogramm über Verwaltung in der Funktionszusatzleiste.
Wählen Sie die Art der Nebenansicht-Darstellung.
Geben Sie die Länge des gewählten Steckerschenkels ein.
Info |
|---|
Diese Abfrage erscheint nur, wenn von der eingegebenen Positionsnummer noch keine Biegeform vorhanden ist. |
Bestimmen Sie den Verlegekreis.
Der angefahrene Kreis wird markiert. Antworten Sie Nein, können Sie einen anderen Verlegekreis wählen.
Analog „Barres, Entrer l'enrobage“ bestimmen Sie den Randabstand.
Bestimmen Sie den Verlegebereich über die Eingabe des Anfangs- und Endwinkels gegen den Uhrzeigersinn.

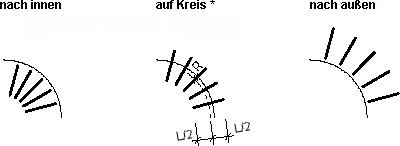

Wählen Sie die Eisenlage.
* Die Eisenmitte ist immer um den Randabstand von der Schalkante versetzt.
Wählen Sie, ob der Eisenabstand der Stecker am inneren, am äußeren oder auf dem Kreisverlegeradius eingehalten werden soll.
Analog „Barres, Entrer la distance entre les barres ou le nombre de barres“ bestimmen Sie den Eisenabstand.
Die Eisen werden in Originalfarbe dargestellt und in der Funktionsleiste können Sie Korrekturen wählen.
Analog „Barres, Nombre de barres posées (facteur de comptage)“ erfolgt der weitere Ablauf.
Analog „Barres, Nombre de barres posées (facteur de comptage)“ erfolgt der weitere Ablauf.
