Drawing
Werkzeugleiste:

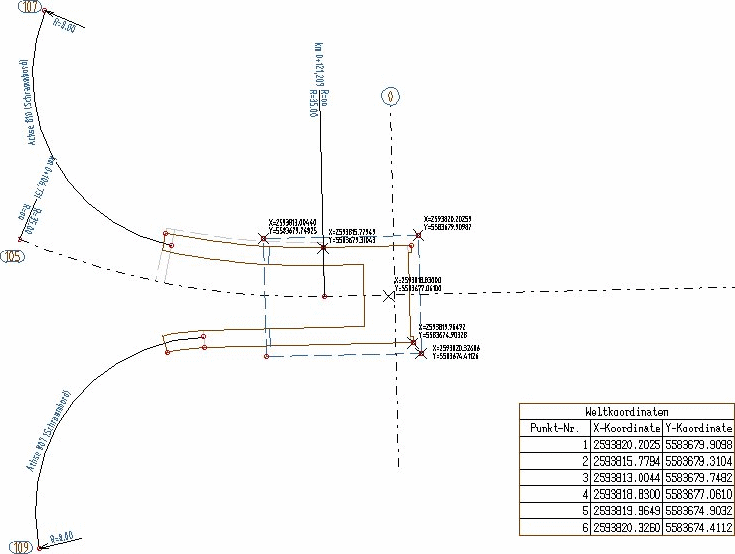

Weltkoordinatenliste einfügenDie im Plan definierten Weltkoordinaten können Sie als Weltkoordinatenliste auf dem Plan platzieren.
Die Platzierung erfolgt über die freie Lagebestimmung. Eine Aktualisierung der Liste während der Planbearbeitung nehmen Sie manuell über das Context Menu in 2D: Listen aktualisieren oder über aktualisieren in der Funktionsleiste vor.
Die Einstellungen der Liste bestimmen Sie in der Funktionszusatzleiste oder über >> in der sich öffnenden Dialogbox. Diese Einstellungen können Sie nachträglich über das Freihandsymbol C (siehe Kapitel Input / Accessibility, Freihandsymbole, Funktion im Modul STRAKON auslösen) korrigieren.
Sind alle Listenparameter überprüft, können Sie die Lage der Weltkoordinatenliste bestimmen.
Zur Darstellung der Weltkoordinatenliste auf dem Plan können Sie Vorlagedateien im XML-Format (siehe Settings for World Coordinates, Vorlage Office-Datei (Gauß-Krüger) bzw. (UTM), Vorlage Planliste (Gauß-Krüger) bzw. (UTM)) nutzen, z.B.
DICAD_WCS.xml

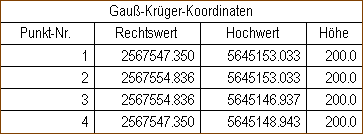

Ausgabe von Gauß-Krüger-Koordinaten

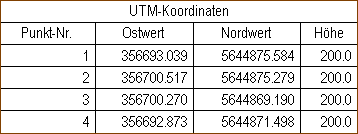

Ausgabe von UTM-Koordinaten
DICAD_WCS-GK.xml

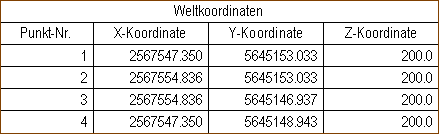

Ausgabe von Gauß-Krüger-Koordinaten
DICAD_WCS-UTM.xml

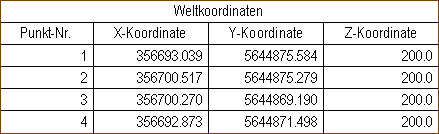

Ausgabe von UTM-Koordinaten
