Create File
Werkzeugleiste:
Für das Markieren bzw. Suchen der Zeichnungselemente, die gespeichert werden sollen, können Sie folgende Funktionen wählen:
Funktionszusatzleiste
Fenster
Durch Bewegen des Cursors ziehen Sie ein Fenster auf und bestimmen den Ausschnitt.
Über Bezugsecke neu in der Funktionszusatzleiste können Sie die Bezugsecke des Ausschnitts korrigieren.
Polygon
Bestimmen Sie die einzelnen Polygonpunkte des Ausschnitts. Hierbei kann eine automatische Punktidentifikation erfolgen (siehe Kapitel Input / Accessibility, Identify, Automatic Snapping to Points).
Einen falsch bestimmten Punkt können Sie über das Menü Edit > Delete Last Input in Current Function wieder löschen.
Über Polygon neu in der Funktionszusatzleiste können Sie die Polygonpunkte neu bestimmen.
Segment
Fahren Sie das gewünschte Segment an. Die zu suchenden Zeichnungselemente werden markiert und das Fadenkreuz springt automatisch auf den alten Segmentnullpunkt.
Nach dem Definieren des Ausschnitts bzw. Identifizieren des Segments und ggf. weiteres Markieren/Demarkieren von Bewehrung beenden Sie das Suchen über Weiter.
Geben Sie den Dateinamen (max. 8 Zeichen) ein.
Info |
|---|

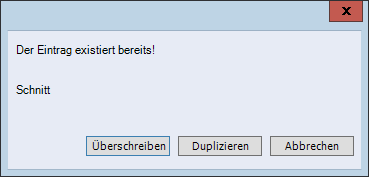

Geben Sie einen Dateinamen ein, der in der Dateiverwaltung schon vorhanden ist, erscheint die Abfrage:  Die vorhandene Datei können Sie entweder überschreiben, überschreiben und mit einem neuen Namen versehen oder über einen neuen Namen duplizieren. |
Geben Sie den Beschreibungstext, der als zusätzliche Beschreibung in der Dateiverwaltung erscheint, ein.
Abschließend bestimmen Sie den Bezugspunkt für den späteren Einbau und die Erzeugung der Datei ist beendet.
