Isowall Create

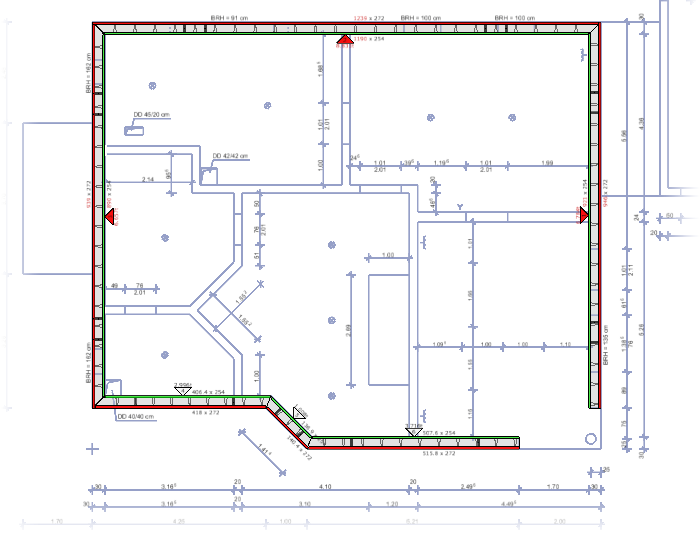

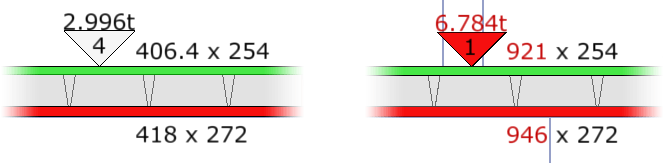

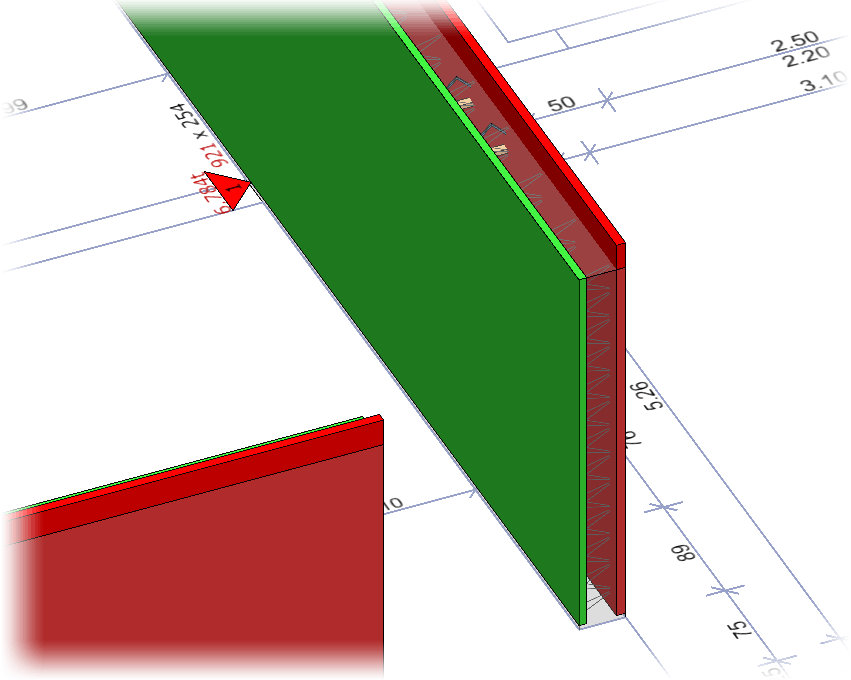

Für das Erzeugen einer Isowand wählen Sie in der Funktion Wall > Zusatzleiste: Wandtyp Isowand und bestimmen die Einstellungen für die Elementierung über das Icon Einstellungen. Die hier angebotenen Einstellungen stammen aus den Werksdaten, die Sie für das aktuelle Projekt anpassen und auch als ein Set speichern können.
Protokoll der Bemessung Schöck Isolink

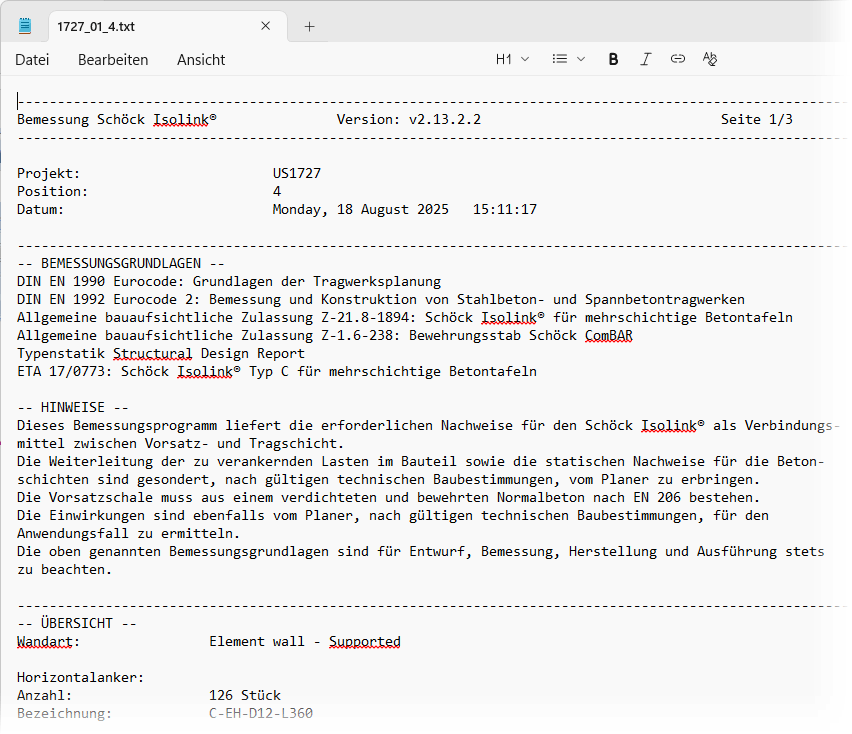

Für die Isolink-Berechnung können Sie ein Protokoll mit den Bemessungsergebnissen abgeben. Vor dem Erzeugen der Isowand wählen Sie über die Project Settings das Dateiformat (TXT-Datei) sowie die Sprache für die Ausgabe.
Das Protokoll wird in den Unterordner Isolink des zum aktuellen Projekt zugehörigen Unterordners unicam\xxx (xxx = Name des Teilmodells) abgelegt. Der Dateiname des Protokolls, z.B. 1727_01_4.txt, ergibt sich aus dem Namen des Teilmodells 1727_01 und der Positionsnummer der Isowand 4.
Bei einer Änderung der Isowand erfolgt eine Neuberechnung der Isolinks. D.h. die bestehende Protokolldatei wird überschrieben. Ändern Sie die Isolinks manuel (verschieben, kopieren, löschen), erfolgt keine Anpassung des Protokolls.
