Bole
Registerkarte Halbfertigteile Decke > Gruppe Zulage Bewehrung
 | Schoeck - Durchstanzbewehrung Bole einfügen |
Schöck Durchstanzbewehrung Bole® von dem Hersteller Schöck Bauteile über eine BOLE-Datei einfügen
Die BOLE-Datei enthält die exportierten Daten der Bemessung und Verlegung der Durchstanzbewehrung Bole® aus dem Bemessungsprogramm von Schöck Bauteile. Informationen wie die Länge der Schiene, der Bolzendurchmesser, die Bolzenhöhe, der Anfangs/Endabstand sowie Zwischenabstand der Bolzen und die untere Betondeckung sind in der Datei gespeichert.
Für das Einlesen wählen Sie die BOLE-Datei über den Windows-Dialog. Eine Auswahlliste mit Einbaugruppen öffnet sich:
Nach Auswahl der Einbaugruppe wird, sofern die Funktion Planare Draufsicht ein-/ausschalten eingeschaltet ist, die Draufsicht fixiert. D.h. der Blickwinkel ist fest und kann nicht aus Versehen durch einen Mausklick verändert werden.

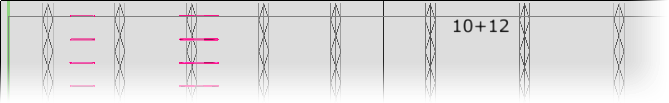

Die Schöck Durchstanzbewehrung Bole® erscheint am Cursor, die Sie über einen Bezugspunkt in die Decke platzieren können.
Info |
|---|
Für das Einfügen der Schöck Durchstanzbewehrung Bole® müssen die Profil-Einbauteile im Projekt vorhanden sein. Diese werden bei der Installation von STRAKON in die Bibliotkeken kopiert. Die Durchstanzbewehrung können Sie auch über die installierten parametrisierten Schöck-Einbauteile einfügen, siehe Kapitel Cube, Install Parameterized Schöck Embedded Part "Bole". |
Beenden Sie die Eingabe mit Rechtsklick. Sind mehrere Einbaugruppen vorhanden, öffnet sich wieder der Auswahldialog und Sie können eine weitere Einbaugruppe wählen.
Die Funktion beenden Sie über das Icon Schließen in der Titelleiste.
Nach Beenden der Funktion wird die Fixierung automatisch aufgehoben.
Sie können die Decke inkl. der Schöck Durchstanzbewehrung Bole® über die Funktion Work Preparation an eine Unitechnik-CAD-CAM-Datei abgeben.
