Copy STRAKON Project

STRAKON Documentation : Semi Precast Parts : Copy STRAKON Project

Sie können ein bestehendes Projekt mit vorhandenen Teilmodellen kopieren.

Menü Bearbeiten > STRAKON Projekt kopieren

STRAKON Projekt kopieren

Kopieroptionen

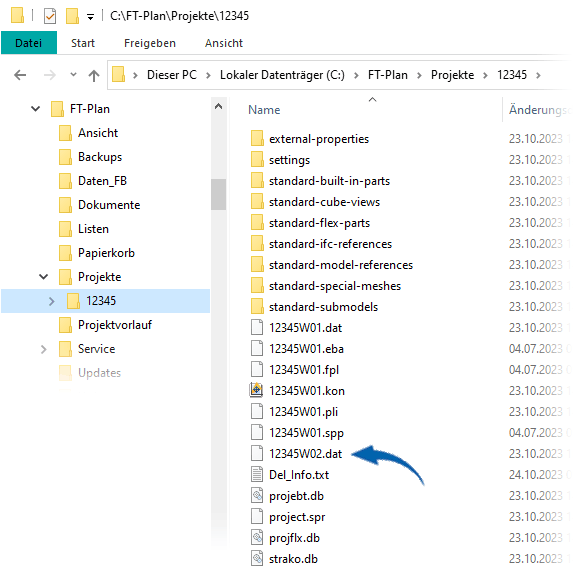

Option wählen, welche Dateien aus dem Quell-Projekt in das neue Verzeichnis C:\FT-Plan\Projekte\XX kopiert werden sollen. Der Ordner XX ergibt sich aus der neuen Projekt-Nr.

Über die jeweils gewählte Kopieroption werden folgende Dateien bzw. Ordner kopiert / angelegt:

Auftragsdaten

DAT-Dateien

Auftragsdaten + Projektdateien

DAT-Dateien

Protokolldatei source-project.txt mit Informationen über den aktuellen Kopiervorgang (gewählte Kopieroption und Name des Quellprojekts) wird neu angelegt.

C:\FT-Plan\Projekte\XX\source-project enthält komplettes Quell-Projekt

Übersicht der Teilmodelle > Spalte Auftragsnr.:

Farbliche Darstellung aller Teilmodelle wechselt auf Weiß, d.h. es sind keine Unitechnik-CAD-CAM-Daten vorhanden.

Auftragsdaten + Projektdateien + AV-Elemente

Auftragsdaten + Projektdateien + AV-Elemente + Stapelung

DAT-Dateien

Protokolldatei source-project.txt

C:\FT-Plan\Projekte\XX\source-project

C:\FT-Plan\Projekte\XX\unicam enthält Unitechnik-CAD-CAM-Daten

Auftragsdaten + Projektdateien + AV-Elemente

Übersicht der Teilmodelle > Spalte Auftragsnr.:

Farbliche Darstellung aller Teilmodelle wechselt auf Hellblau, d.h. es sind Unitechnik-CAD-CAM-Daten vorhanden.

Auftragsdaten + Projektdateien + AV-Elemente + Stapelung

Übersicht der Teilmodelle > Spalte Auftragsnr.:

Farbliche Darstellung der Teilmodelle wird aus dem Quellprojekt übernommen, d.h. es sind Unitechnik-CAD-CAM-Daten und Informationen über die Stapelung vorhanden.

Haben Sie eine Kopieroption mit Projektdateien gewählt, bleiben die GUIDs der Objekte erhalten, d.h. es werden keine neuen GUIDs vergeben.

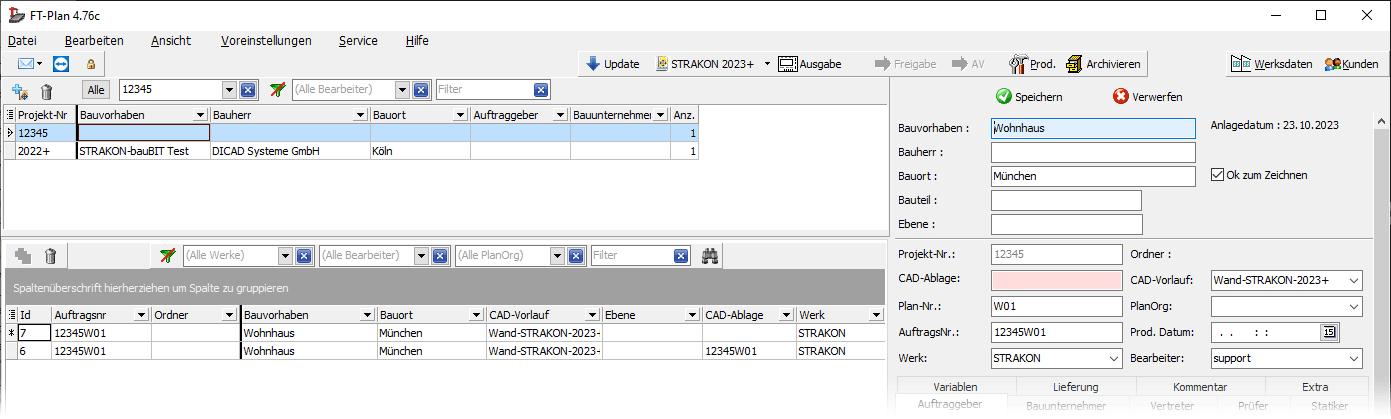

Neue Projekt-Nr.

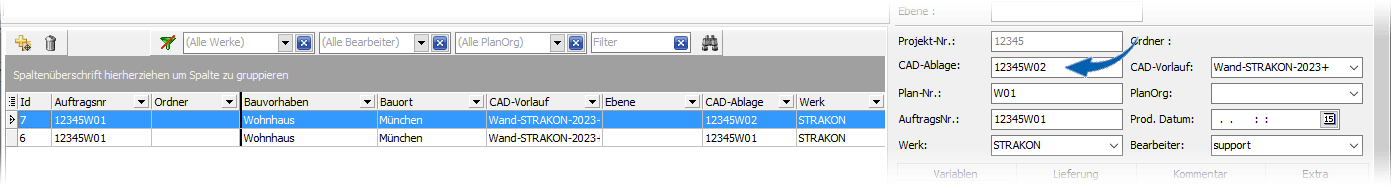

Bestimmen Sie die neue Projekt-Nummer, (entspricht Projekt in STRAKON Cube) werden automatisch die Produktions-Nr. und Auftrags-Nr. der Teilmodelle angepasst:

Nach dem Kopieren wird das neue Projekt in der Liste aufgeführt:

Öffnen Sie nach dem Kopieren einen Plan (siehe Open STRAKON on FT Drawing), erkennt das Programm anhand der Informationen in der Datei source-project.txt mit welcher Option das Projekt kopiert wurde. Der komplette Inhalt aus dem Ordner source-project wird in den Projektordner C:\FT-Plan\Projekte\XX kopiert. Bei der Kopie des Projektes erhalten alle Objekte neue GUIDs.

Der Ordner source-project und die Datei source-project.txt werden gelöscht.

Haben Sie mit der Kopieroption Auftragsdaten + Projektdateien kopiert, wird der Ordner unicam auch gelöscht. Bei einer Kopie mit AV-Elementen bleibt der Ordner stehen.
