Move in Free Position with no Angle of Rotation
Die Funktion Frei in der Funktionszusatzleiste ist voreingestellt um den gewählten Ausschnitt frei verschieben zu können.

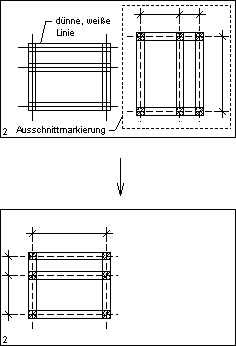

Bewegen Sie den Stift oder die Maus auf der Kontaktfläche des Koordinatengebers, erscheinen die im Ausschnitt markierten Linien sowie der gewählte Ausschnittsrahmen in weißer Farbe und Sie können den Bezugspunkt frei oder durch Identifikation bestimmen.
Durch Drücken der Taste [R] oder des Freihandsymbols r (siehe Kapitel Input / Accessibility, Freihandsymbole, Funktion im Modul STRAKON auslösen) können Sie den rechten Winkel in Bezug auf die identifizierte Koordinate einschalten.
Wichtig |
|---|
Beachten Sie, dass die Anzahl der in weißer Farbe erscheinenden Linien auf maximal 500 Linien begrenzt ist. |
Nach dem Bestätigen der Lage werden alle Linien und alle weiteren, vorab gesuchten Elemente verschoben und in Originalfarbe angelegt. Analog „Move Section“ erfolgt der weitere Ablauf.
Möchten Sie den Ausschnitt in freier Lage verschieben und gleichzeitig drehen, wählen Sie zuvor W=... in der Funktionszusatzleiste und geben den Drehwinkel ein. Über Frei können Sie den gedrehten Ausschnitt frei verschieben.
