New Cube View with Section
Registerkarte Cube Views
Neue Cube-Sicht direkt mit einem Schnitt erstellen
 | Neue Cube-Sicht über Schnitt |
Nach Klicken auf das Icon wird das gesamte Modell zunächst in die Draufsicht gedreht, sofern kein mittlerer Teilwürfel aktiv ist. Ist die Blickrichtung bereits lotrecht, d.h. ist ein mittlerer Teilwürfel aktiv, bleibt diese Blickrichtung bestehen.
Zusatzleiste
Die Schnittführung, Blickrichtung, Schnitttiefe und Schnitthöhe bestimmen Sie analog der Funktion Standard (Schnitt erzeugen) mit nachfolgenden Funktionen:
 | Linearer Schnitt |
 | Polygonaler Schnitt |

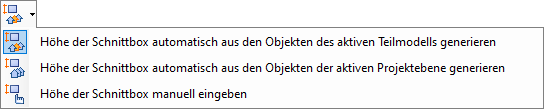

 | Höhe Umschalticon  Sie können über das Umschalticon zwischen den OptionenHöhe der Schnittbox automatisch aus den Objekten des aktiven Teilmodels generieren, Höhe der Schnittbox automatisch aus den Objekten der aktiven Projektebene generieren und Höhe der Schnittbox manuell eingeben den Eingabemodus für die Höhe der Schnittbox wählen. |
Den Namen für die Cube-Sicht, den Maßstab, eine zusätzliche Beschreibung und den Ordner, unter dem die neue Cube-Sicht abgelegt wird, bestimmen Sie in der Zusatzleiste, siehe auch Funktion Create Cube View.
Erzeugen Sie den Schnitt und beenden die Eingabe der neuen Cube-Sicht mit Rechtsklick. Hiernach wird das Modell wieder in die Draufsicht gedreht. Sie können direkt die nächste neue Cube-Sicht über einen Schnitt erzeugen oder die Funktion über einen weiteren Rechtsklick beenden.
 | Cube-Sicht im Anschluss exklusiv bearbeiten ein/aus Option eingeschaltet: Beenden Sie die Eingabe der neuen Cube-Sicht mit Rechtsklick ist die Funktion beendet. Es öffnet sich direkt das Fenster Cube-Sicht mit der abgespeicherten Blickrichtung auf die Sicht. Sie können diese direkt bearbeiten, z.B. um in der jeweiligen Sicht Maße und Höhenkoten einzugeben oder um Objekte zu transformieren bzw. modellieren, siehe Funktion Edit Cube View Exclusively. |
Einstellungen der Cube-Sicht (Zusatzleiste) speichen / laden
 | Set speichern (Shift + <) Einstellungen der Zusatzleiste wie die Schnittführung, den Maßstab usw. in ein Set speichern Ausgenommen sind hierbei der Name und die Beschreibung. Diese können in Verbindung mit dem Maßstab nur einmalig im gewählten Ordner existieren. |
 | Set laden (<) Einstellungen der Zusatzleiste aus einem Set laden |
Erläuterungen hierzu siehe Einstellungen der Zusatzleiste speichern / laden.
