Beam

Registerkarte Objects > Gruppe 3D Objects

Balken

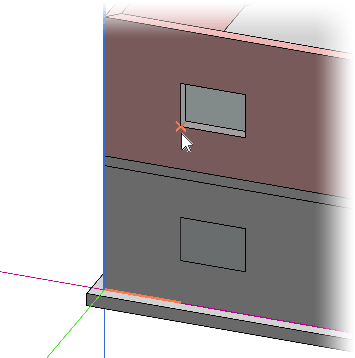

Balken im 3D-Modell erzeugen

Zusatzleiste

Hier nicht erläuterte Einstellungen können Sie analog der Funktion Cuboid bestimmen.

	Profil öffnen Verwaltung der Profile
	Unten links, ... Lage (Unten links, Unten Mitte, Unten rechts, Oben links, Oben Mitte, Oben rechts) der Balkeneingabelinie wechseln Während der Eingabe können Sie die Lage der Balkeneingabelinie für die gesamte Eingabe wechseln.

b ...	Breite
	Höhe, ... Eingabemodus wählen (siehe auch Funktion Column): Höhe Höhenkoten auf Stockwerkebene Höhenkoten auf Gebäudeebene Bei Auswahl der Eingabemodi Höhenkoten auf ... schaltet sich automatisch die Eingabeart Planar ein. Zusatzleiste Die Höhe des Balkens ergibt sich aus der Eingabe der Unterkante UK / Oberkante OK. Der Einbau des Balkens bezieht sich auf die Z-Koordinate der lokalen (aktiven) Stockwerks- bzw. Gebäudeebene (siehe Funktion Column, Eingabemodi).
h ...	Höhe

...	Vertikaler Versatz Erläuterung, siehe Funktion Wall, Vertikaler Versatz
...	Horizontaler Versatz Erläuterung, siehe Funktion Wall, Horizontaler Versatz
	Set laden (<) Einstellungen der Zusatzleiste aus einem Set laden (siehe Einstellungen der Zusatzleiste laden / speichern)
	Set speichern (Shift + <) Einstellungen der Zusatzleiste in ein Set speichern (siehe Einstellungen der Zusatzleiste laden / speichern)
