Drawing Export Section create
Für die Abgabe in den Plan als 3D-Sicht können Sie verschiedene Arten von Ansichten und Schnitten des Modells erzeugen. Z.B. können Sie eine Draufsicht mit einem Weltkoordinatensystem in den Plan ablegen (siehe Cube, Funktion 3D View > Option Mit WKS (Shift+7)). Weitere 3D-Sichten werden dann automatisch an die bereits vorhandene 3D-Sicht positioniert.

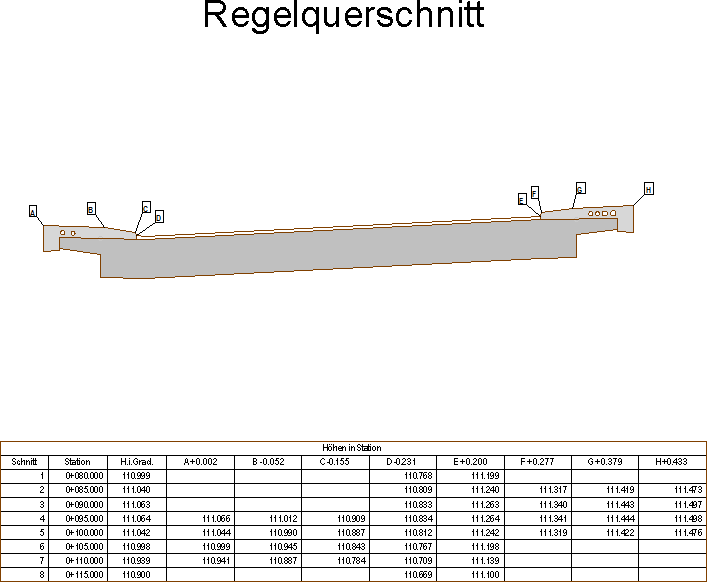

Bei der Abgabe eines Orthogonalschnitts in den Plan, können Sie beschriftete Punkte des Bauwerks (siehe Funktion Point Labeling) als Objektbeschriftung in die 3D-Sicht mit einfügen (siehe Cube, Funktion 3D View > Funktionszusatzleiste: Objekte). Die Auflistung dieser Punkte erfolgt in der Höhentabelle (siehe Place Bridge Schedules on the Drawing).
Über den Kurvenschnitt erfolgt direkt die Abgabe in den Plan des Längsschnitts (Abwicklung) entlang einer gekrümmten Achse, z.B. die 3D-Trasse einer Brücke.
Gruppe 3D-Sicht
