Custom Measurements of the Whole Part, such as L x W x H for Transport
Neben den maximalen Abmessungen (siehe Precast Item and Quantity) können Sie weitere Abmessungen für die Datenabgabe definieren. Maße mit benutzerdefinierten Namen, z.B. L / B / H, werden dazu im Flex-Bauteil erzeugt. Diese Variablen werden mit ihren Werten im Datencontainer der Typendaten und Tooltip des Flex-Bauteils angezeigt.

Achtung!
Maße gehören immer zu dem Flex-Bauteil in dem sie erzeugt werden. Sie werden daher auch nur in seinem Datencontainer/Tooltip angezeigt und nicht im dem des Haupt-Flex-Bauteils.
Beispiel:

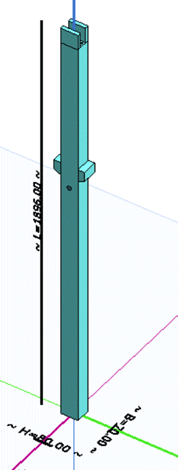

Die Stütze, siehe rechts im Bild, besteht u.a. aus dem referenzierten Flex-Bauteil "Konsole". Die Maße mit den Variablennamen DC, BC, HC und H1 werden somit in der Konsole und nicht in der Stütze definiert.
